汽车冲压老师傅都懂的10个传感器检测点，你配齐了吗？

而一套高效的废料回收系统，背后离不开各种各样的传感器——它们像产线的“眼睛”和“神经”，实时感知、精准判断、快速响应。

本期小明就沿着废料回收的完整流程，看看十个典型场景里，传感器是如何“各显神通”的。

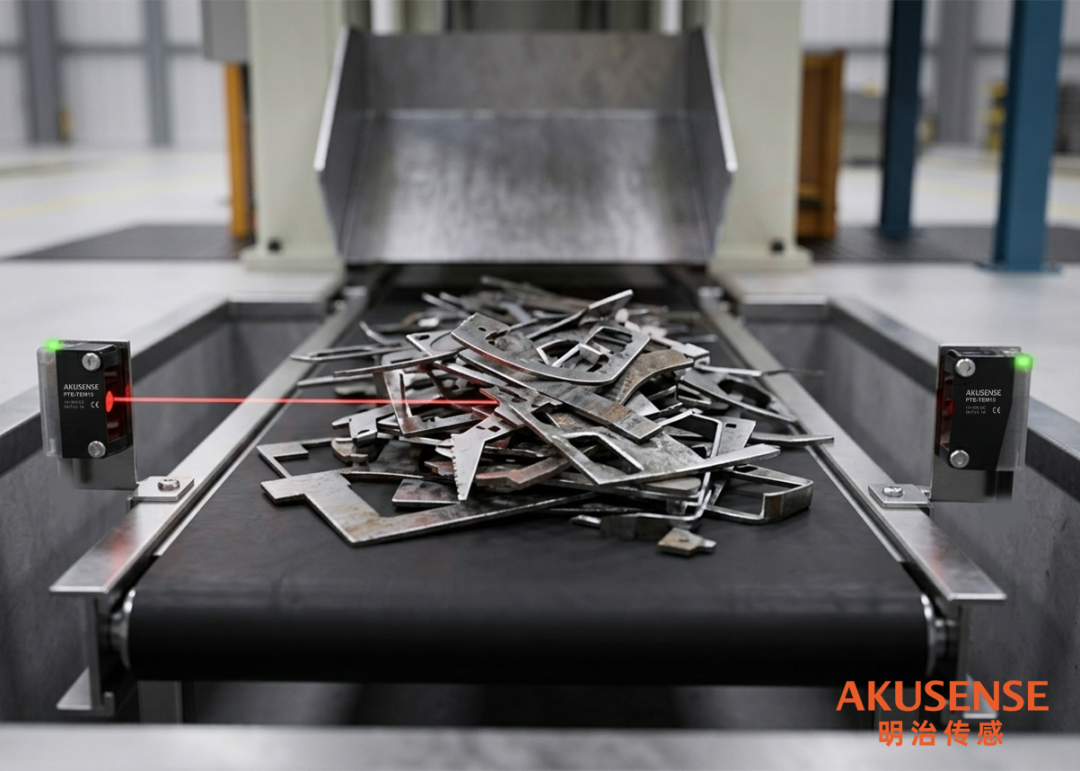

对射光电传感器 PTE-TEM10NR

应用场景：

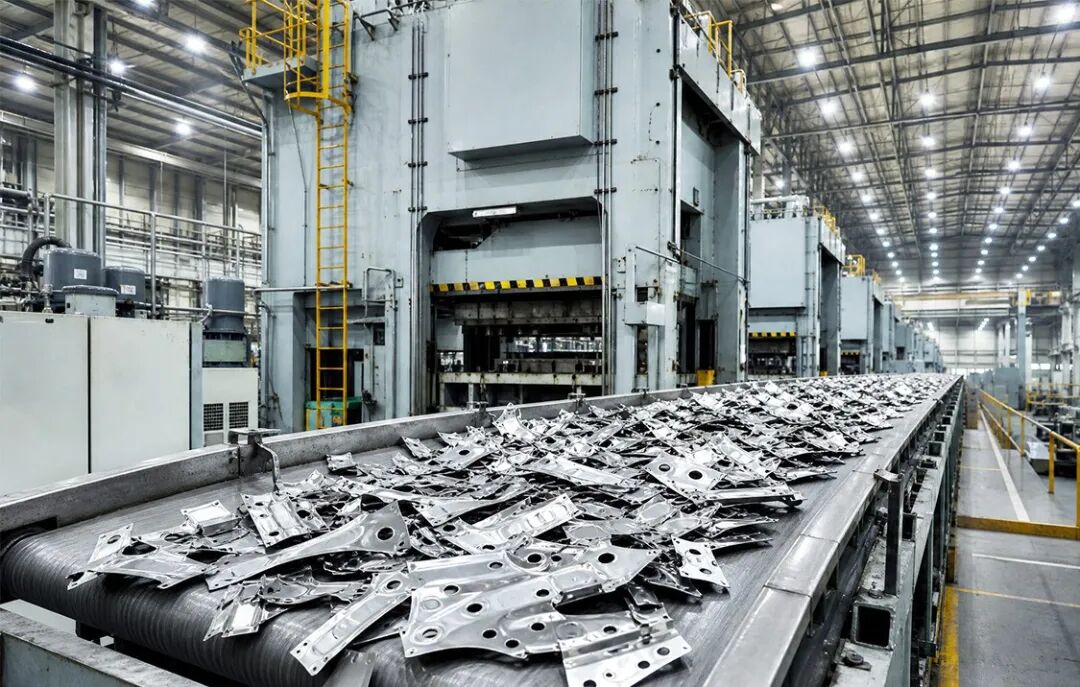

冲压机剪切产生的边角料首先通过皮带输送机进入废料回收系统。输送线上需要实时监测是否有废料通过，以确保物料流动的连续性，同时为空载或堵料提供预警依据。

解决方案：

选用明治光电传感器PTE-TEM10NR，对射式光学工作原理，发射端与接收端分别安装在皮带输送线两侧。当废料通过时遮挡光束，传感器输出开关信号，实现废料有无的精准识别

点击图片获取更多产品资料

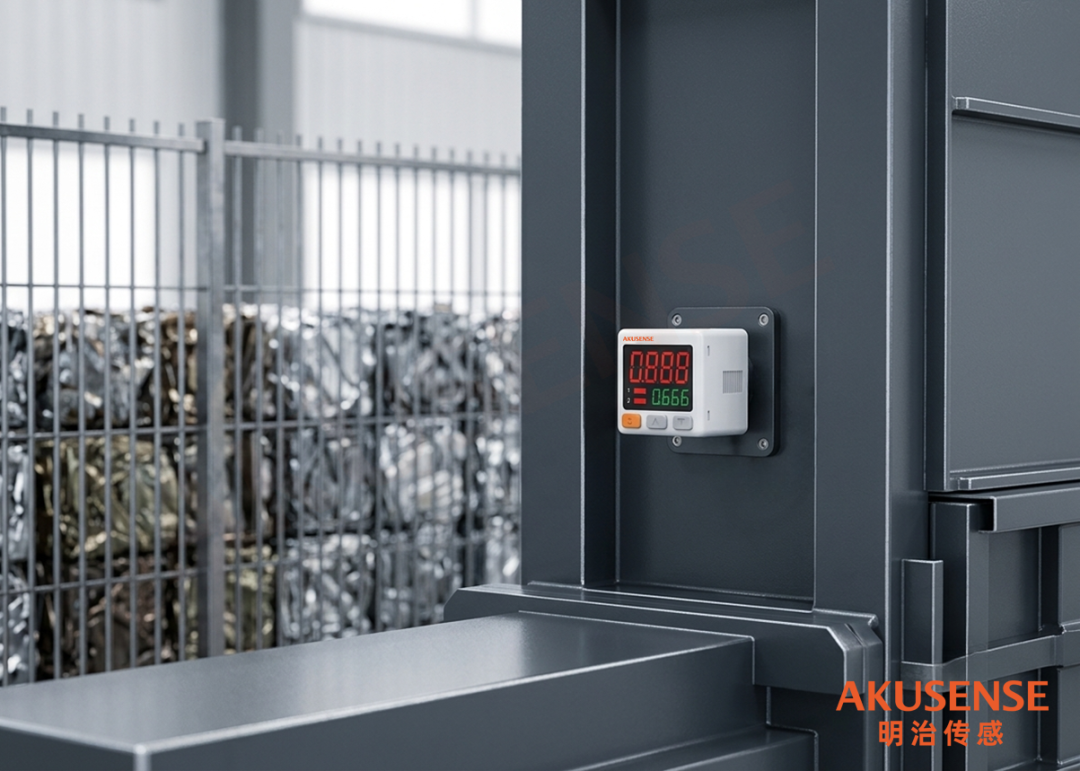

数显压力表 MQ-02DNV

应用场景：

剪切下来的边角料在高压压机中被压缩成废料包，便于后续运输和存储。压机工作过程中需要持续监测压力变化，一旦压力异常（如过高或过低），需及时报警提醒操作人员处理，避免设备损坏或废料包成型不良。

解决方案：

选用明治压力传感器MQ系列安装于压机液压系统中，实时监测系统压力。支持双路开关量输出及模拟量输出，可同时向控制系统输出压力数值和开关报警信号

点击图片获取更多产品资料

温度传感器 TTS系列

应用场景：

废料在压机压缩过程中可能因摩擦产生温升，过高的温度会影响废料包的成型质量，甚至引发安全风险。需要实时测量废料包温度，为加工参数优化提供数据支撑。

解决方案：

选用明治温度传感器TTS系列，非接触式红外光学测温原理，通过测量废料表面辐射的红外能量来计算温度。支持模拟量实时输出，温度数据可无缝接入控制系统

点击图片获取更多产品资料

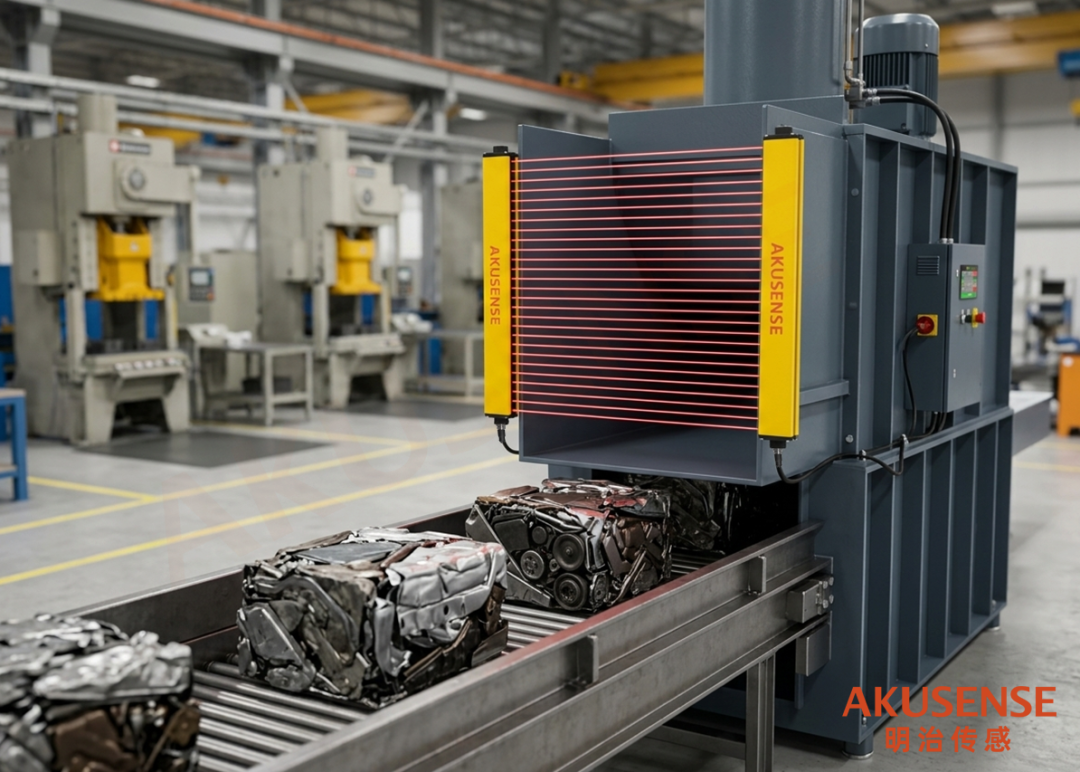

安全光幕 SAF10-T7203PC

应用场景：

废料压机属于高风险设备，当人员手部进入设备危险区域时，必须立即中断设备工作，防止人身伤害事故。要求双回路输出以确保安全冗余，保护高度约700mm，PNP输出以匹配安全控制回路。

解决方案：

在压机危险区域入口安装高等级安全光幕，发射器发出多束红外光，接收器对应接收，形成矩形光幕区域。当人员手部进入光幕遮挡光束时，光幕立即输出中断信号。

点击图片获取更多产品资料

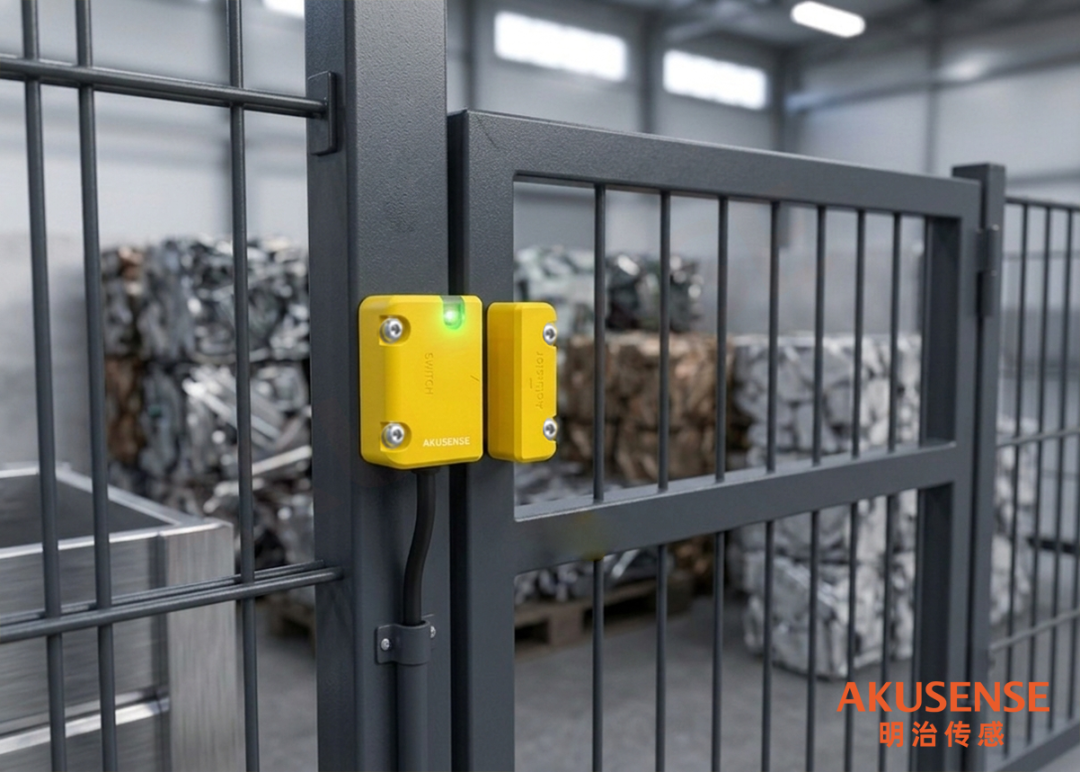

安全门锁 AR10-NC

应用场景：

废料回收系统的快速门用于隔离不同作业区域。需要实时监测快速门的止挡片位置，确保门体到位信号准确，防止因门未到位导致的废料飞溅或人员误入。

解决方案：

选用明治安全门锁AR系列，非接触式检测原理，安装于快速门门框与门体之间。当门体关闭到位时，传感器检测到止挡片并输出安全信号

点击图片获取更多产品资料

废料存储

——不管什么颜色，都能检测到

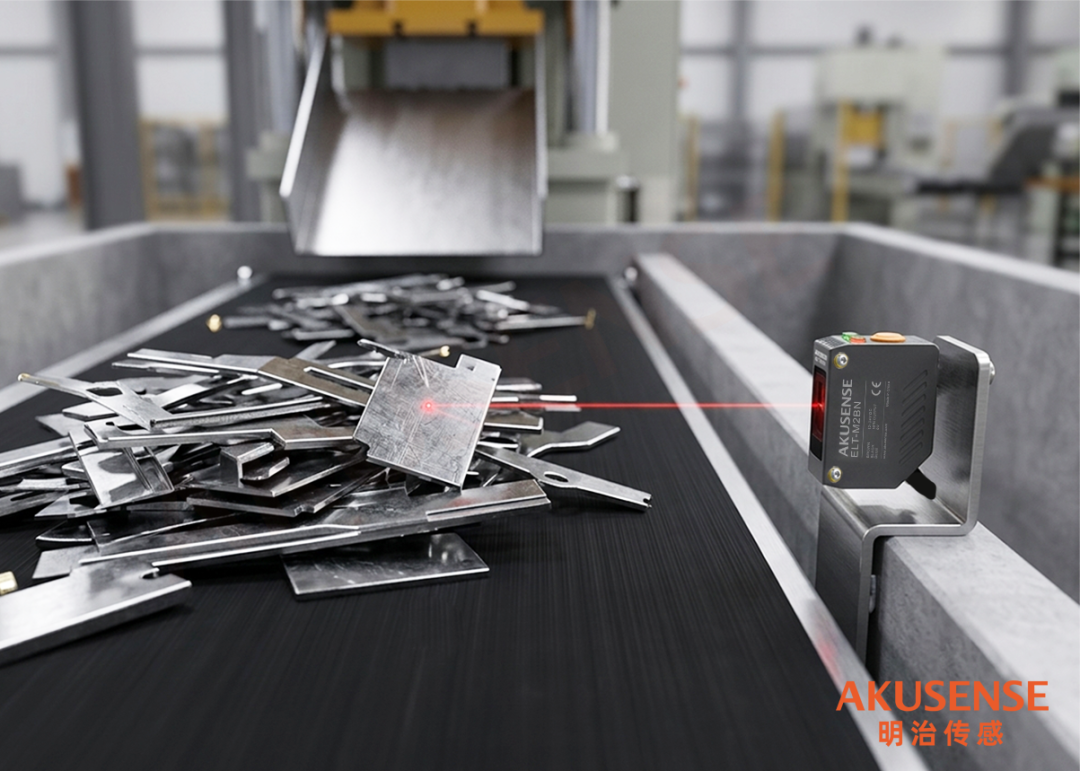

TOF光电传感器 ELT-M2BN

应用场景：

选用明治TOF光电开关，飞行时间（TOF）原理，通过发射脉冲激光并测量反射时间来确定物体距离。传感器以漫反射方式工作，单侧安装即可检测废料到位情况

点击图片获取更多产品资料

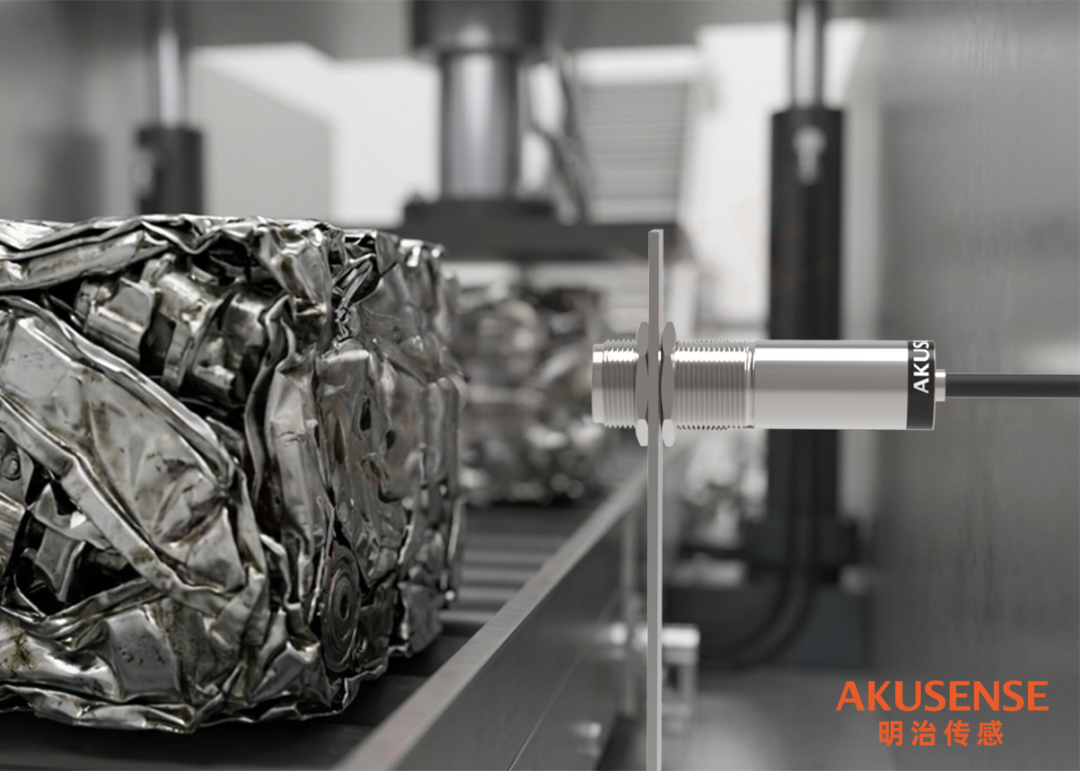

超声波传感器 MT18-100V

应用场景：

废料在输送过程中可能因堆积过多导致堵塞，如不能及时发现，会造成模具破损甚至整条产线停线。需要实时监测废料线的堵塞情况并给出堵塞数据。此外，现场存在气缸吹气动作，可能干扰部分传感器的检测效果。

解决方案：

选用明治超声波传感器 MT18系列，超声波测距原理，通过发射高频声波并测量回波时间来计算传感器与废料表面的距离。当废料堆积导致距离变化超过设定值时，传感器通过模拟量输出将数据发送给控制系统

点击图片获取更多产品资料

冲压模具

——双料进模，立刻“揪”出来

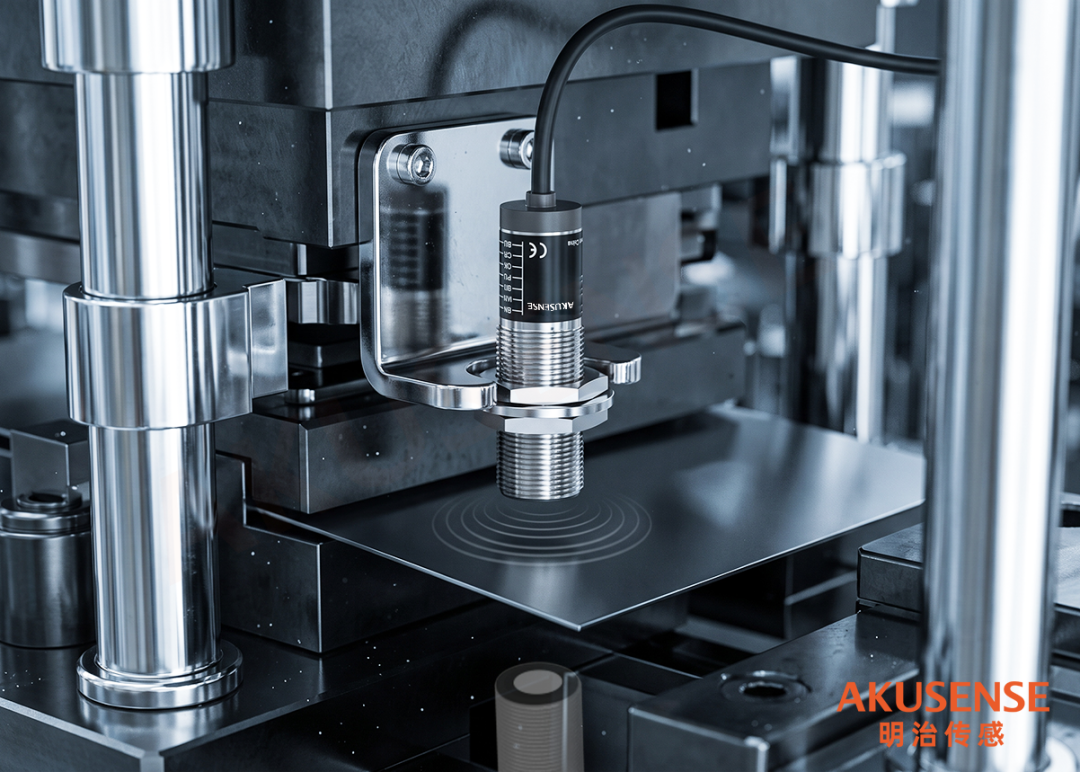

超声波单双张传感器 MUD-60N-18-GL

应用场景：

冲压过程中，如果两张板料同时进入模具（双料），会导致模具损坏和次品产生。需要在板料进入模具前稳定检测是否为单张料，防止双料进入冲压工序。

解决方案：

选用明治MUD系列，采用超声波穿透检测原理，通过分析超声波穿过物料后的信号衰减来区分空气、单层材料和双层材料。传感器可通过自学习完成示教，适应不同厚度和材质的板料

点击图片获取更多产品资料

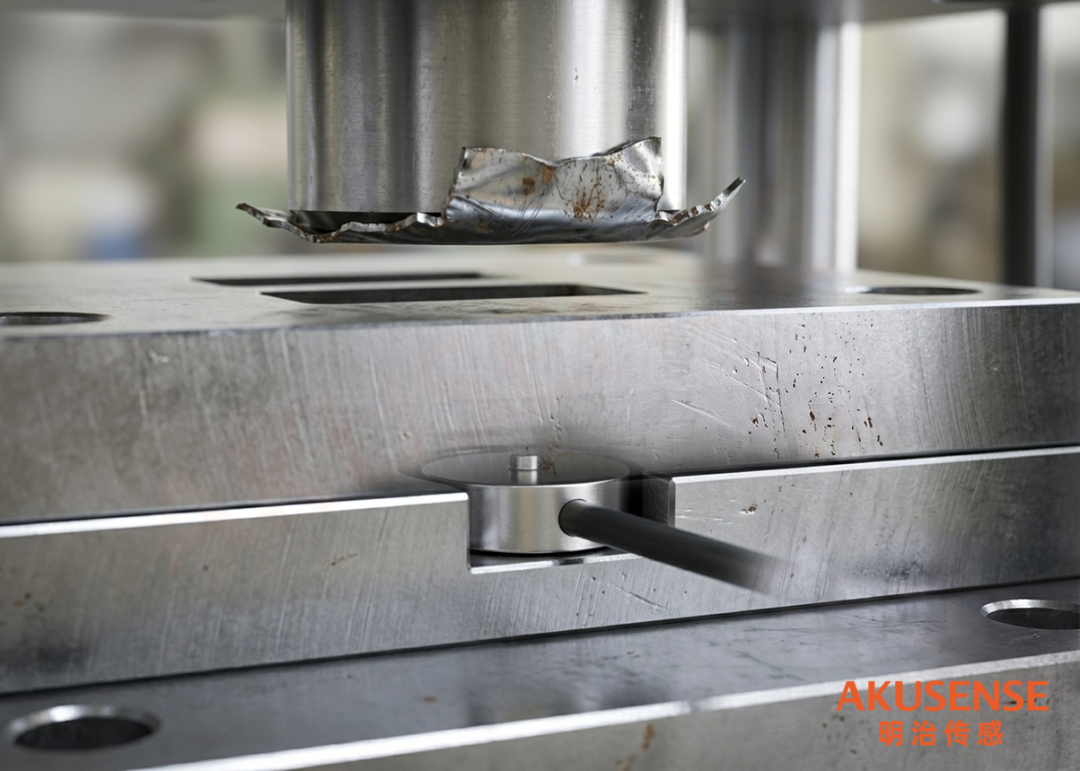

压力传感器 YSP系列

应用场景：

冲压生产过程中产生的废料容易发生粘连（即两片或多片废料粘在一起），传统的废料粘连传感器无法有效检测这种情况，导致粘连废料混入合格品中流出，影响后续工序质量。

解决方案：

选用明治压力传感器YSP系列在废料传输路径上安装，实时监测废料经过时产生的压力数据。当废料发生粘连时，其厚度和重量发生变化，压力数据随之产生偏差，控制系统根据压力数据判断是否为残次品

点击图片获取更多产品资料

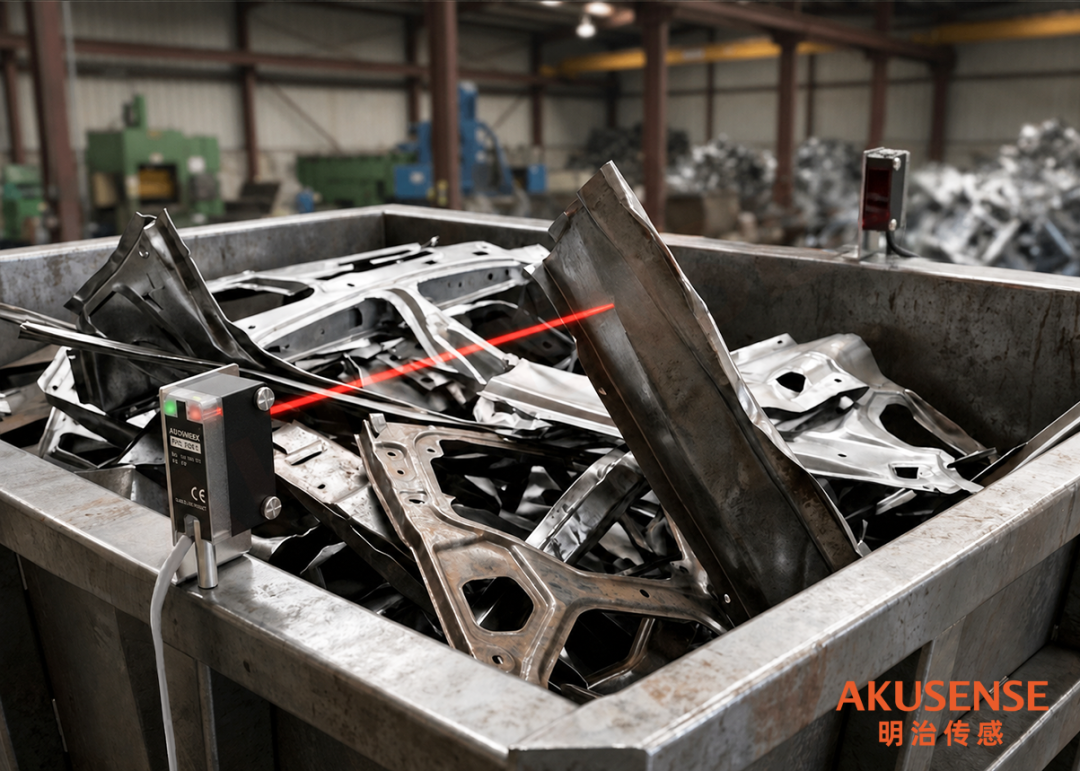

对射光电传感器 PTE-TEM10NR

应用场景：

冲压模具区域产生的废料如果不能及时排出，可能堆积超过极限高度，导致废料掉落损坏设备或影响冲压质量。需要检测废料是否超过极限位置，及时触发切割或清理动作。

解决方案：

选用明治对射光电传感器，发射端与接收端分别安装在废料通道两侧。当废料堆积高度超过光束位置时遮挡光线，传感器输出信号触发切割或报警

点击图片获取更多产品资料

从输送线到压机，从安全防护到堵塞监测，十个场景、十种传感器，各司其职又相互配合，共同构成了汽车冲压废料回收的“智慧感知网”。

它们有的靠光线，有的靠声波，有的靠压力，有的靠温度——但共同目标只有一个：让废料回收更高效、更安全、更智能。

选对传感器，不仅是解决一个检测难题，更是为整条产线保驾护航。如果你也在类似的冲压回收场景中遇到检测痛点，不妨对照明治的方案，看看有没有适合你的“解题思路”吧！

如果你对某一工位的应用有更深入的兴趣，欢迎扫码交流，我们一起探讨更多可能！
