包边机总跑偏？一颗激光传感器搞定模拟量的精准输出
2026-07-02 17:45:22
在服装制造行业，包边缝纫是一道关键工序，接缝位置的准确识别直接决定了包边质量的好坏。传统的包边缝纫机多采用开关量传感器进行接缝检测，仅能输出“有/无”信号，无法获取接缝的具体高度信息。随着行业对缝制精度和自动化水平的要求不断提升，越来越多的设备制造商开始寻求更智能的检测方案。
本期小明就来跟大家分享明治传感器MLD25系列激光位移传感器在包边缝纫机寻接缝应用上的经典案例
应用场景
在包边缝纫过程中，传感器垂直向下安装在缝纫机上。当衣服接缝处经过传感器下方时，接缝会高于正常布料位置，将反射板顶起，形成2-6mm的高度差。

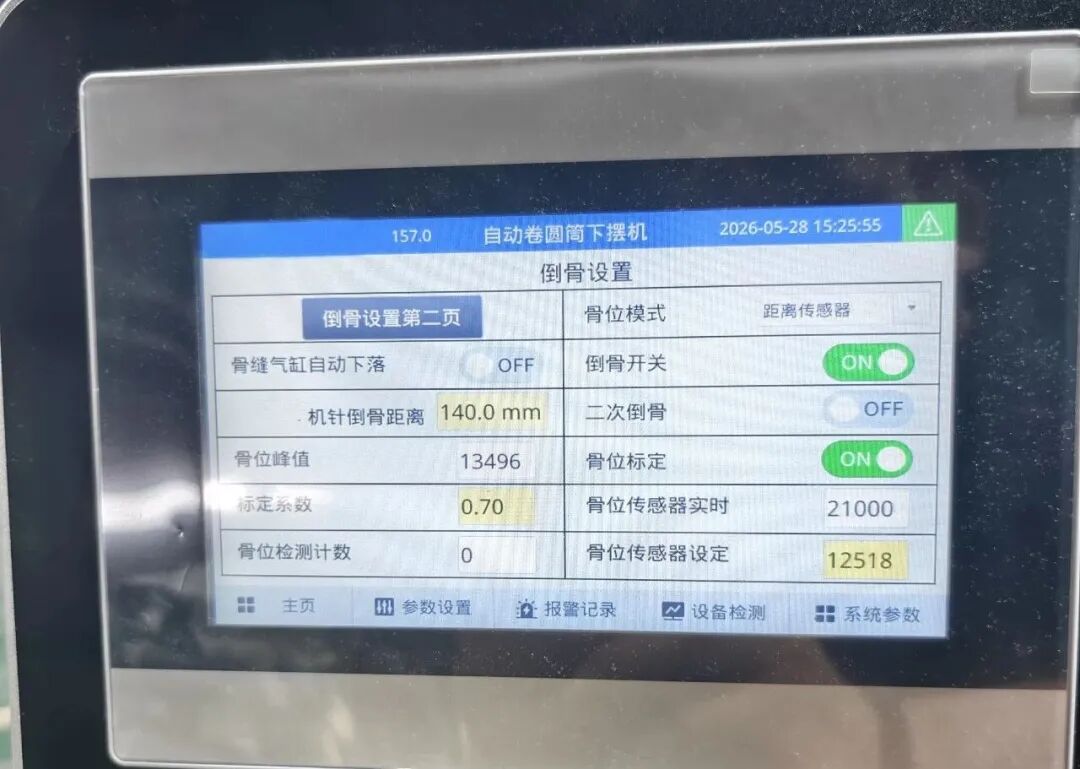

这里需要激光位移传感器通过测量这一高度变化，输出对应的模拟量信号，供PLC或控制系统读取并作出相应动作，从而实现接缝的精准识别与定位。
此次升级设备，客户工程师正是看中模拟量输出的优势——过去仅能输出开关量信号的旧方案，针对不同的布料需要每次重新标定布料和接缝高度。
而新型号设备需要传感器通过模拟量在不同的布料中可以输出当前布料高度和接缝高度，以实现自动判定接缝高度和位置
本项目面临的挑战主要有两个方面
-
设备振动强烈：包边缝纫机工作时抖动和声音较大，是该项目落地的核心难点。高频振动可能导致传感器内部光学元件产生微小位移，影响激光光路的稳定性；同时，设备振动会直接叠加到测量结果上，模糊真实的接缝高度信号。更关键的是，如果模拟量读值不稳定，控制系统将无法准确判断接缝位置，直接导致包边失败。
-
模拟量输出稳定性要求高：与过去使用的开关量设备不同，模拟量输出需要连续、稳定地反映高度变化。这对传感器的抗干扰能力和信号处理算法提出了更高要求。
选型推荐 - 激光位移MLD25-50NV
1、模拟量输出：支持电压（0~5V）或电流（4~20mA）模拟量输出，完美匹配客户对模拟量信号的需求。
2、量程适配：基准距离50mm，测量范围覆盖35-65mm，完全满足2-6mm接缝高度的检测要求
3、高性价比：在满足精度要求的前提下，帮助客户有效把控成本。
4、响应时间可调：响应时间最快可达1.5ms，提供高精度、标准、高速三档位可调节，操作简单易上手
5、IP67防护等级：有效抵御缝纫现场的灰尘、布料纤维等环境干扰，保障长期稳定运行。
应用现场
硬件上：加固安装件 + 更换拉力更大的弹簧
现场实测发现，振动导致读值跳变的最大根源并非传感器本身，而是反射板的固定弹簧刚度不足。缝纫机高频振动时，反射板会随之上下颤动，使得实际测量距离在真实高度基础上叠加了额外的抖动分量。为此我们建议客户采取了两项针对性措施：
1、加固传感器安装件：将原配的薄壁支架更换为加厚型刚性支架，并增加斜撑结构，减少安装臂在振动中的弯曲变形，确保传感器激光光路相对于机架的基准位置保持稳定。
2、更换反射板固定弹簧：将反射板原有的软弹簧更换为拉力更大的弹簧，增大反射板对布料的预压力。这样反射板就能始终紧密跟随布料的起伏，而不是被设备振动带着乱晃。弹簧刚度提升后，反射板的自振频率远高于缝纫机的主振频率，从而有效隔离振动干扰，让测量值真实反映接缝高度。
很多人觉得传感器选型是比参数、比精度。
其实不完全对。
这个项目里，精度要求其实不高，真正考验的是：
你能不能在一个又抖又吵的环境里，把一个模拟量读稳定了。
MLD25-50NV能拿下这个场景，靠的不是精度多高，而是—— 模拟量输出 + 数字滤波 + 合理的安装工艺，三样东西缺一不可。
选型的智慧从来不是选最贵的，是选最对的。
关键参数信息
如果您也面临类似的精密测量难题，欢迎和我们交流！ 我们将为您提供解决方案，助力您的生产线迈向智能化升级！
