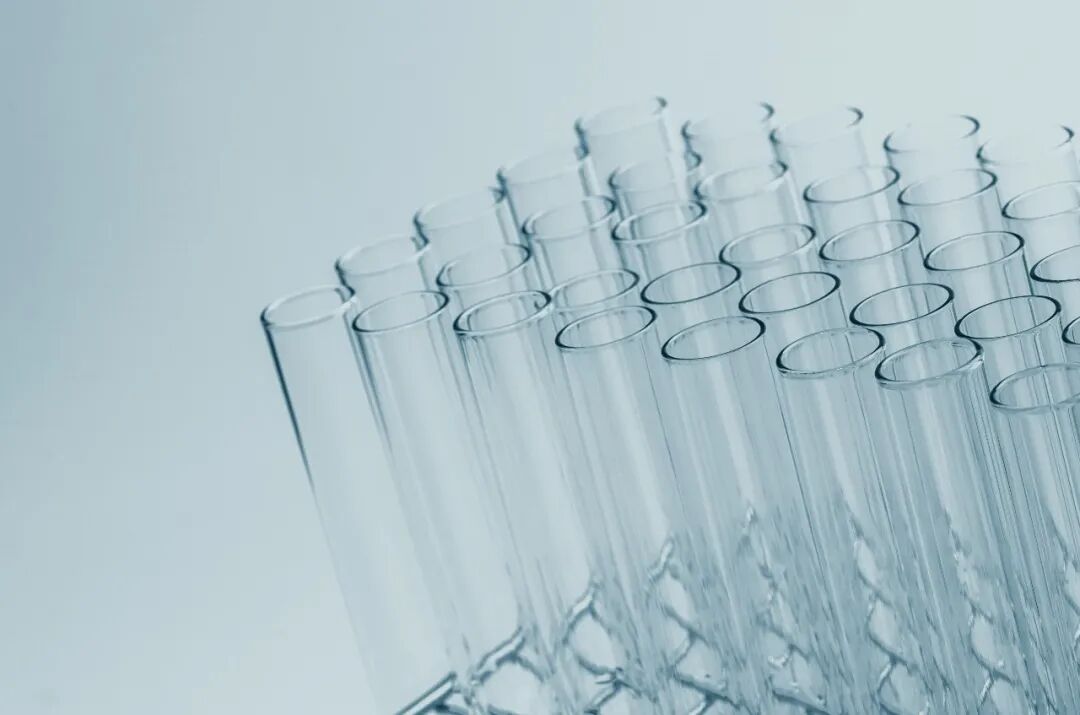

明治案例 | 0.5mm精度、0%漏检率！玻璃管内径在线全检

1、图像采集：精准捕捉内壁边缘

• 工件定位：将玻璃管固定在检测平台的专用夹具中，确保每次检测位置一致，减少机械误差。

• 光源照射：采用零度环形光源，可照亮玻璃管端面，清晰呈现内外壁轮廓，同时避免表面反光干扰。

• 相机拍摄：500W工业相机在50mm定焦镜头配合下，以2448×2048分辨率拍摄玻璃管端面图像，覆盖50mm×40mm视野范围，确保内壁边缘完整成像。

• 数据传输：相机通过高速接口将图像数据实时传输至视觉处理系统，为后续分析提供原始素材。

2、图像处理：

对采集到的图像进行预处理，包括去噪、增强对比度等，以提高图像质量。

应用图像处理算法对图像进行分析，识别出黑点等缺陷。

3、缺陷识别与分类：

根据预设的检测参数和阈值，判断玻璃管尺寸是否合格

4、结果输出与反馈：

将检测结果输出到显示屏或报告文件中，供操作人员查看和记录。

如果检测到不符合要求的物料尺寸，则触发报警机制。

相机安装面与视野长边平行
