超薄+高反光金属片检测难题，这款光电传感器如何“见招拆招” ？

在精密制造领域，检测毫米级薄金属片的在位状态是常见需求，但当目标物体是高反光银色铝片，且周围环境布满不锈钢机构时，传统光电传感器往往“束手无策”——

        反射光干扰

                        信号混淆

          误检漏检频发  ……

本期小明们来分享一个真实案例：某产线通过选用明治EOS-500NPI高精度CMOS光电传感器，成功攻克了高反光铝片的检测难题，实现零误检、高稳定性的生产监控！

某精密设备产线需检测内部一枚银色铝制爆破片（厚度1-2mm）是否在位。

需要传感器安装于设备顶部，爆破片在垂直下方120mm处，光路需通过一个直径5mm的小孔照射目标。

核心挑战：

1. “闪瞎眼”的高反光特性：铝片表面光洁度极高，反射率超90%，与周围不锈钢机构（反射率约60%）形成强烈干扰，传统传感器易将背景误判为目标；

2. “见缝插针”的安装限制：检测光斑必须完全通过3mm小孔，普通传感器光斑过大，易被孔边缘遮挡；

3. 微小段差的敏感度：铝片厚度仅1-2mm，需传感器分辨率足够高，才能区分“在位”与“缺失”状态。

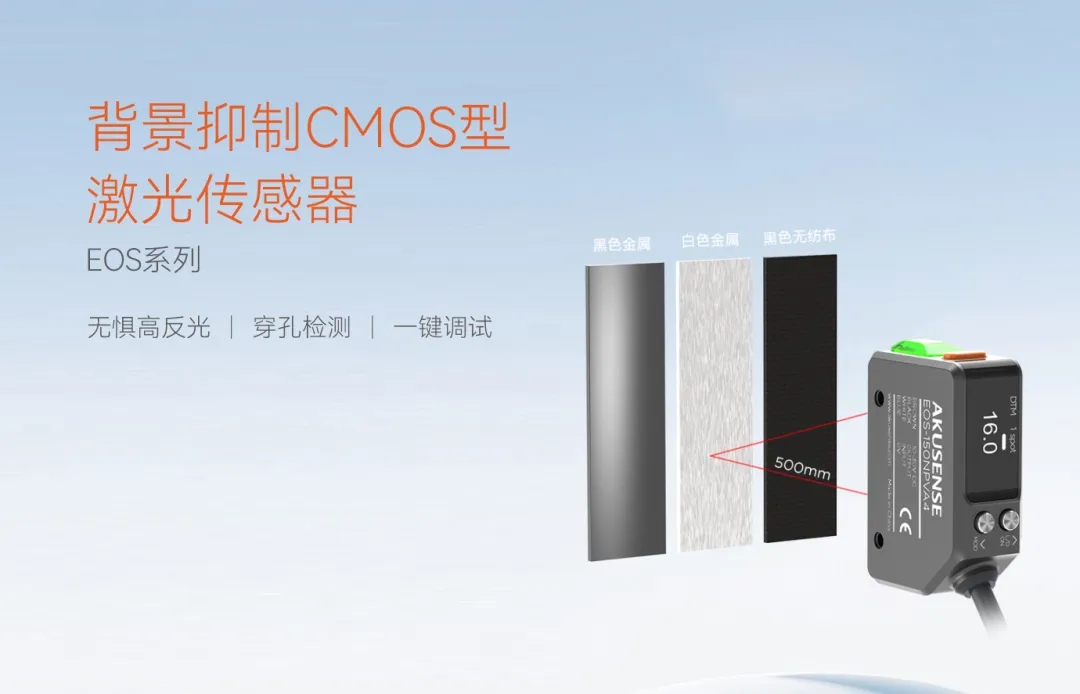

我们为工程师推荐了明治EOS-500NPI，这是一款基于CMOS图像传感原理的高精度检测设备

1. CMOS成像原理的优势：

这是成功的关键，EOS光电传感器内部有微型的CMOS像素矩阵。它并非简单地测量接收到的总光强，而是对反射回来的光斑在CMOS上的成像位置进行精确分析。

通过设定一个清晰的“光学切面”（背景抑制阈值），传感器可以极其精确地判断光斑是来自较近的目标物（金属薄片），还是来自较远的背景（不锈钢腔体）。这从根本上克服了因目标或背景反光强弱变化而导致的误触发。

2、段差检测：精准识别毫厘之差

明治EOS光电传感器可清晰捕捉铝片厚度变化。当铝片缺失时，反射光因距离增加而散射损失增大，传感器通过差分算法稳定输出“缺失”信号；

从“被反光晃瞎眼”到“精准识别毫厘之差”，EOS-500NPI用CMOS传感原理与光学设计创新，为高反光薄金属片检测提供了高效、稳定的解决方案。

3、卓越的高反光处理能力：其光学系统和算法专门针对反光表面进行了优化。即使面对镜面反射，只要能接收到足够的光信号，CMOS芯片就能通过计算光斑位置做出稳定判断，对绝对光强的依赖性较低。

4、小孔光斑穿过：

通过镜头设计，光斑直径压缩至3.5*2.5mm（@500mm距离），可轻松通过小孔，避免边缘遮挡导致的信号衰减；

5、灵活的阈值设定：

通过简单的一键示教，可以精确地将检测平面设定在120mm处的薄片位置，而将更远的不锈钢背景可靠地抑制掉，确保只有薄片本身被识别为“有物体”。
