传感器在3C连接器成型设备中的多维度应用：冲压与折弯场景解析

明治传感器凭借深厚的技术积累与行业经验，针对冲压机和折弯设备量身打造了一套全方位的传感器应用方案，为设备商提供精准、高效、安全的智能控制新途径，助力企业在激烈的市场竞争中脱颖而出。

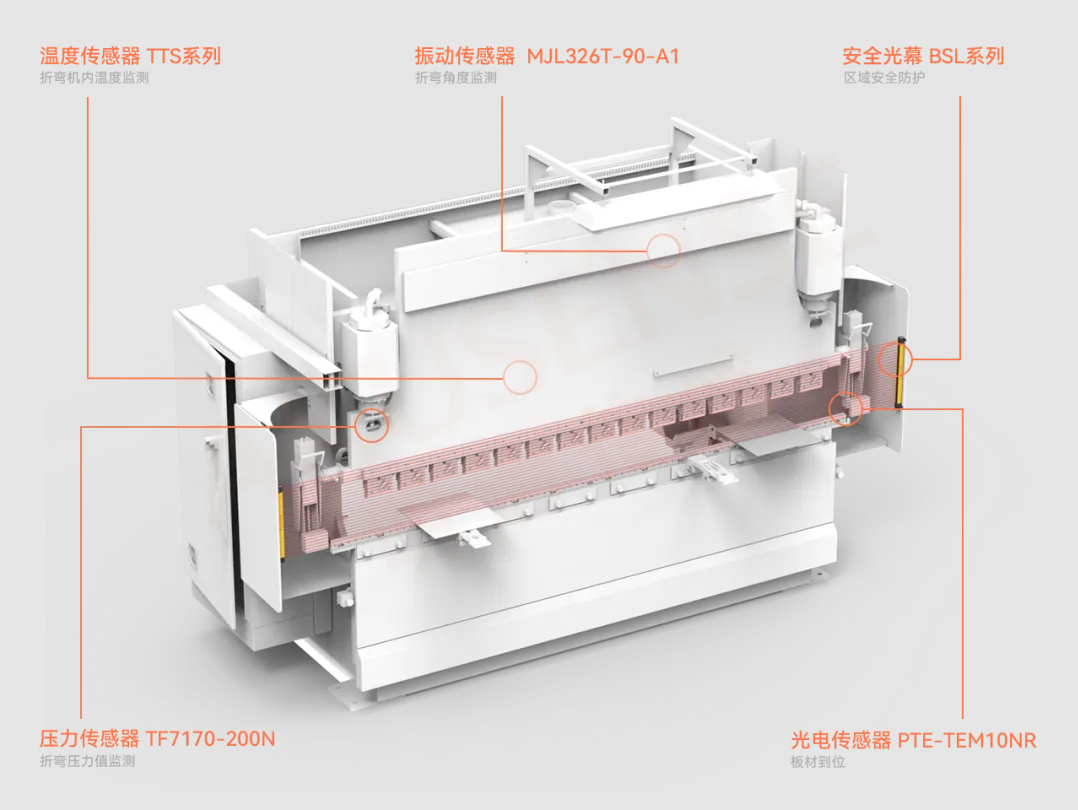

振动传感器  MJL326T-90-A1

应用场景：

在折弯作业中，折弯角度的精准度是决定产品质量的关键因素。需要传感器能够实时、精确地监测折弯机当前的折弯角度，将角度数据及时反馈给控制系统。操作人员可以根据这些数据，迅速调整设备参数，确保每一次折弯都严格符合试验要求，有效避免因角度偏差导致的产品不合格问题，大大提高了产品的良品率。

解决方案：

1、选用明治双轴倾角传感器MJL，实时监测折弯过程中的角度变化，提高试验效率和精度

2、支持模拟量和485输出

3、0.1°高精度测量可以保证产品的质量和一致性‌

实时输出，输出数据无延迟

温度传感器 TTS系列

应用场景：

折弯过程中，温度对材料的性能和折弯效果有着重要影响。TTS温度传感器可以准确测量折弯机内的温度场，为实验箱提供精确的温度数据。控制系统根据这些数据，能够实时调整加热或冷却装置的工作状态，实现对实验箱温度的精确控制，为折弯过程创造稳定的温度环境，保证产品质量的稳定性。

解决方案：

1、检测金属材质的物体需要使用红外短波的传感器，推荐选用明治温度传感器TTS系列，使用非接触式红外测温原理，不会受切削工作影响

2、测量范围大，该系列最高可测800℃，重复精度高，测量值±1%

3、模拟电流、电压可供选择；可实时输出数据，防止数值判断延迟

光电传感器 PTE-TEM10NR

应用场景：

板材是否准确到位直接影响着后续工序的顺利进行。这里需要传感器监测板材是否到位，到位后给出信号进行下一步动作

解决方案：

1、采用明治PTE远距离对射光电传感器，一旦板材到位，传感器会立即发出信号，通知设备进行下一步动作，大大提高了生产效率，减少了因板材未到位而导致的生产中断。

2、具有10米的监测距离，能够毫秒级快速、准确地检测板材是否到达指定位置。

压力传感器 TF7170-200N

应用场景：

不同厚度或材质的FPC在折弯时，需要特定的压力才能实现精准折弯。需要传感器实时输出压力值，避免因压力不足导致折弯不到位，或者压力过大而损坏FPC板材，有效保障了产品的质量稳定性

解决方案：

1、选用明治TF7170压力传感器，能够精准反馈实际压力值，将压力数据实时传输给控制系统，系统可以根据这些数据，精确调整折弯压力

2、有多种尺寸和量程可选，满足大多数场景

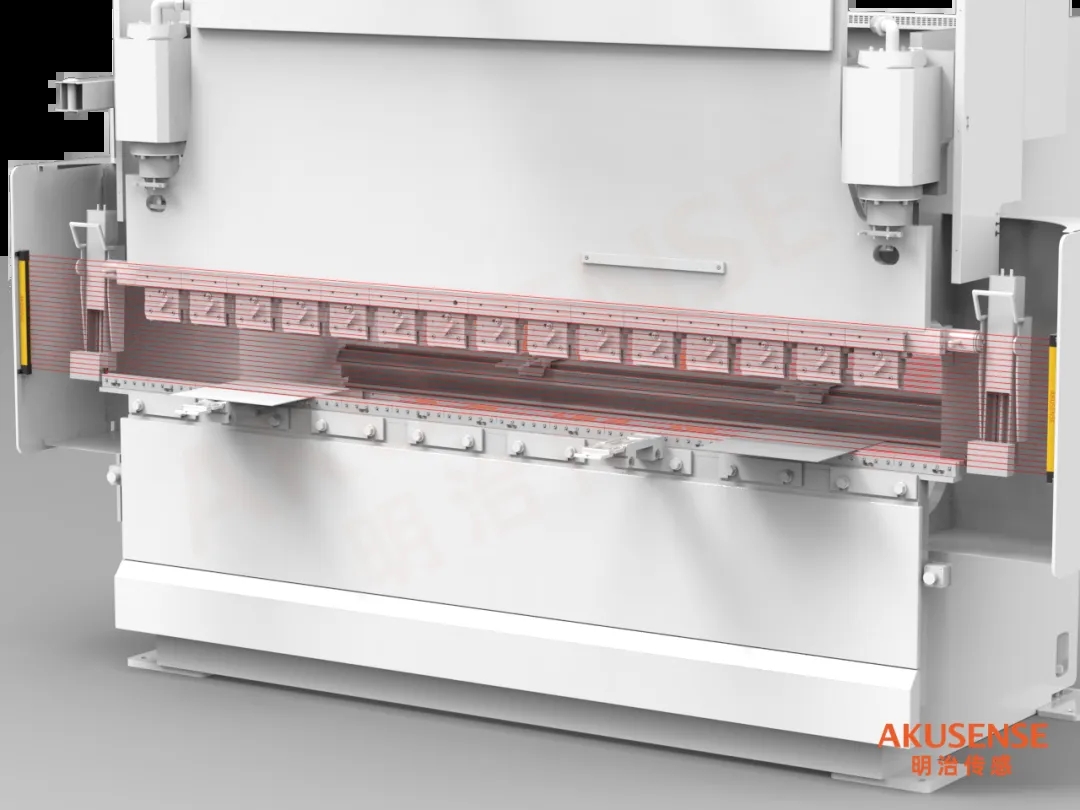

安全光幕 BEL系列

应用场景：

在折弯设备运行过程中，人员的安全至关重要。需要设置安全传感器检测门口的人员进出情况，及时发现潜在的安全隐患实时检测门口的人员进出情况

解决方案：

选用明治BEL安全光幕可以实时检测门口的人员进出情况，当有人员进入危险区域时，传感器会立即发出警报信号，并停止设备运行，及时发现潜在的安全隐患，为操作人员提供了可靠的安全保障。

温度传感器  TTS

应用场景：

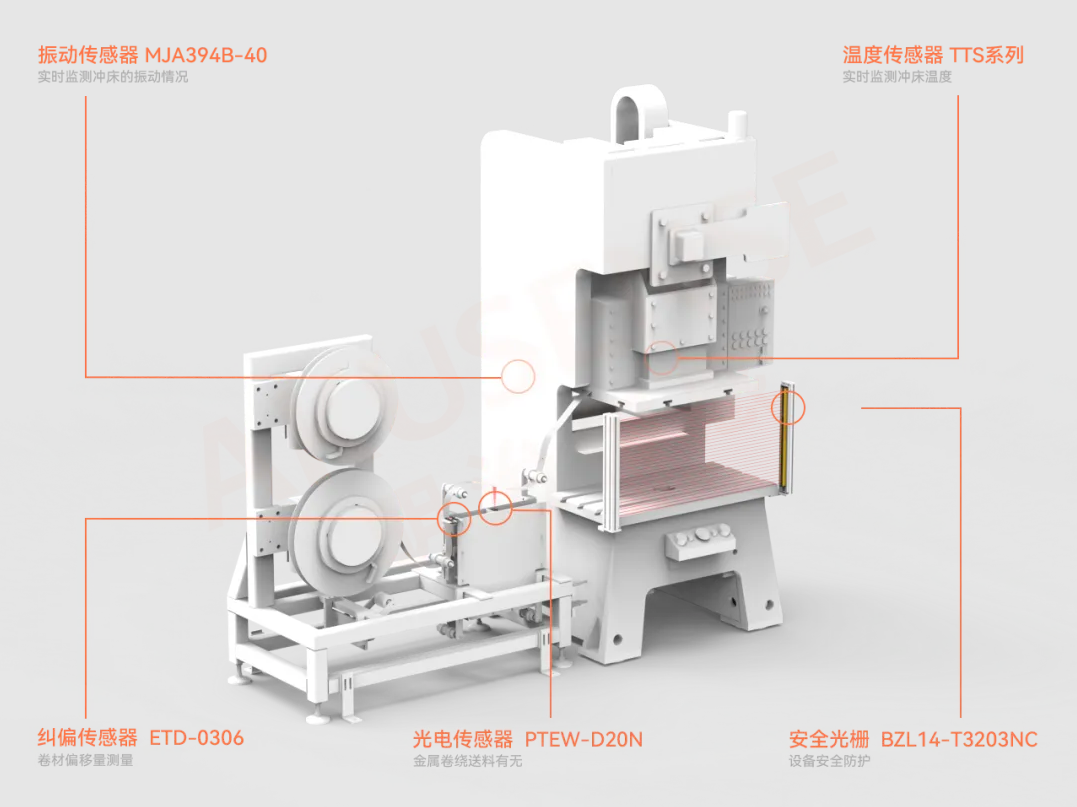

冲床在长时间运行过程中，容易出现过热现象，这不仅会影响设备的性能和寿命，还可能导致产品质量下降，需要选用传感器实时监测温度值。

解决方案：

1、选用明治温度传感器TTS系列，专测金属的TTS温度传感器能够实时监测冲床温度，其测量范围在0 - 300°

2、具备长波、短波两种型号可选，尤其是有专门检测金属表面温度的短波红外测温功能。当温度超过设定值时，传感器会及时发出预警信号，提醒操作人员采取相应的措施，预防过热情况的发生，保障冲床的稳定运行

振动传感器 MJA394B-40

应用场景：

机械异常是冲床故障的常见原因之一，因此如果安装传感器实时监测冲床细微的振动情况，及时发现并处理机械异常可以有效减少设备故障的发生。

解决方案：

1、选用明治MJA振动传感器能够实时监测冲床的振动情况，将振动数据传输给控制系统进行分析，当振动幅度超过正常范围时，系统会发出警报信号，提示操作人员进行检修，提前预防机械异常，可延长设备的使用寿命

2、支持X、Y、Z轴多向测量，共振频率高，分辨率/阈值<1mg(max)@ 1Hz

3、485通讯输出，可实时检测振动情况

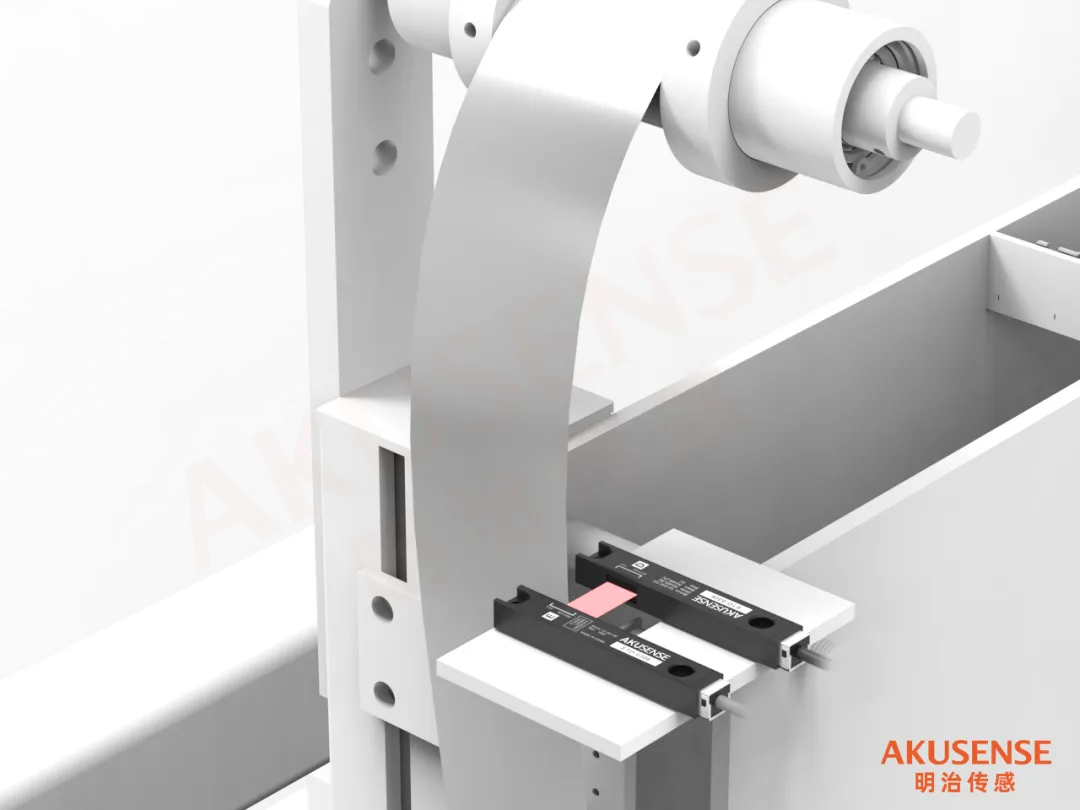

纠偏传感器  ETD-0306

应用场景：

在冲压过程中，卷材的横向偏移会导致产品质量下降和生产效率降低，保证了送料的准确性。

解决方案：

1、选用明治纠偏传感器ETD系列的迷你款，外观小巧安装方便，能够检测卷材横向偏移量，精度高达1μm，量程6mm

2、当卷材出现偏移时，传感器会及时发出纠偏信号，调整送料装置的位置，确保卷材始终保持在正确的位置上，保证了送料的准确性

光电传感器  PTEW-D20N

送料断裂会导致生产中断，影响生产效率。PTEW大方形光斑光电传感器可检测送料是否断裂，检测距离为50mm。当送料出现断裂时，传感器会立即发出信号，通知设备停止运行，并及时提醒操作人员进行处理，避免了因送料断裂而导致的生产损失。

解决方案：

1、PTEW大方形光斑光电传感器可检测送料是否断裂，检测距离为50mm。当送料出现断裂时，传感器会立即发出信号，通知设备停止运行，并及时提醒操作人员进行处理，避免了因送料断裂而导致的生产损失

2、20cm处光斑13*13cm；检测面大，就算遇到有褶皱和凹凸不平弧度的物料也能正常检测

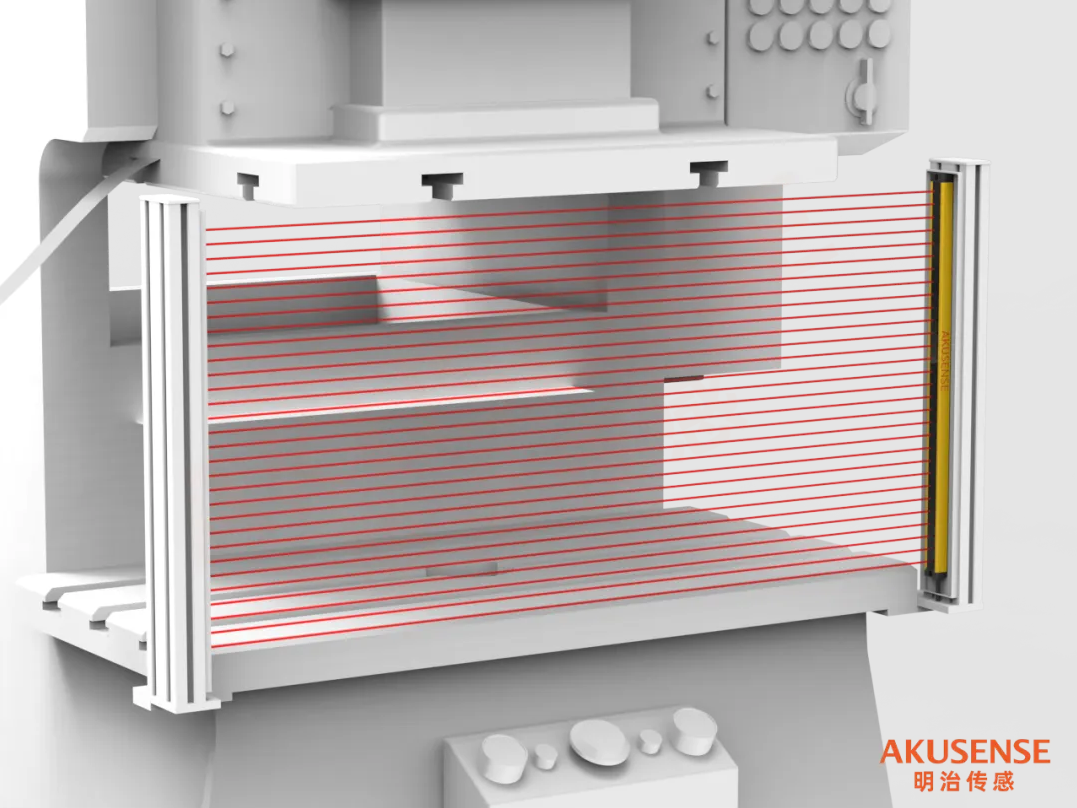

安全光栅  BZL14-T3203NC

在冲压取料工位，操作人员的手部容易进入危险区域，造成严重的人身伤害。当有物体进入光幕保护区域时，传感器会立即发出信号，停止设备运行，为操作人员提供了可靠的手部安全防护。

解决方案：

1、选用仅有普通光幕一半厚度的超薄安全光幕BZL，有效节省安装空间

2、可保护手掌进入到冲压机的工作范围，其安装空间小，保护高度约500mm，保护距离3米

明治传感器的这套3C连接器设备传感器应用方案，犹如为冲压机和折弯设备注入了智能“大脑”，从精准控制到安全防护，全方位提升了设备的性能与可靠性。

对于设备商而言，这不仅意味着产品质量的显著提升和生产效率的大幅提高，更是在市场竞争中赢得客户信赖、拓展市场份额的有力武器。选择明治传感器，就是选择专业、选择高效、选择安全，让我们携手共创3C连接器设备制造的美好未来！
