在电子制造行业，PCB（印刷电路板）的质量把控直接关系到终端产品的稳定性与可靠性。

而在PCB生产流程中，分板机工序前段的覆膜防呆检测，是一个看似简单却极易出错的环节——若未及时检测出未覆膜的PCB，后续工序可能因胶膜缺失导致短路、腐蚀等严重质量问题。

本期小明就来分享明治传感器如何高效解决PCB蓝色胶膜有无检测中的反射光干扰难题，实现稳定、精准、高速的无损检测！

在PCB分板工序中，为保护电路免受潮湿、灰尘或机械损伤，需在表面涂抹一层蓝色胶质防护涂层（如三防漆、保护胶等）。这层胶膜在特定灯光照射下会呈现蓝色反光特性，而传感器的任务是：
“快速判断PCB是否已正确覆膜，避免未覆膜板流入下一环节。”

检测难点：

1、镜面反射干扰：反射光“捣乱”，传统方案频频误判。PCB表面多为金属或复合材料，灯照后会产生强烈反射光，与胶膜的蓝色信号混合，导致传感器误判“有膜”或“无膜”。

2、颜色区分度低：部分PCB基材颜色较深（如黑色、深绿色），与蓝色胶膜的色差微小，传统颜色传感器难以精准识别。

3、高速检测需求：皮带线运行速度可达1m/s，传感器需在毫秒级时间内完成检测，否则易漏检。

面对上述挑战，我们推荐某知名电子厂商选择明治的色标传感器ESE系列，采用“倾斜安装+RGB三色检测”方案

产品核心亮点如下：

1. RGB三色光源：同时红、绿、蓝三通道信号，通过算法分析颜色差异，精准区分蓝色胶膜与PCB基材。

2. 偏振滤波技术：内置偏振片，过滤镜面反射光，仅捕捉胶膜的漫反射信号，检测稳定性提升80%！

3、高速响应：检测周期≤10ms，轻松匹配1m/s的皮带线速度。

安装上的小设计：

倾斜45°，反射光“绕道走”

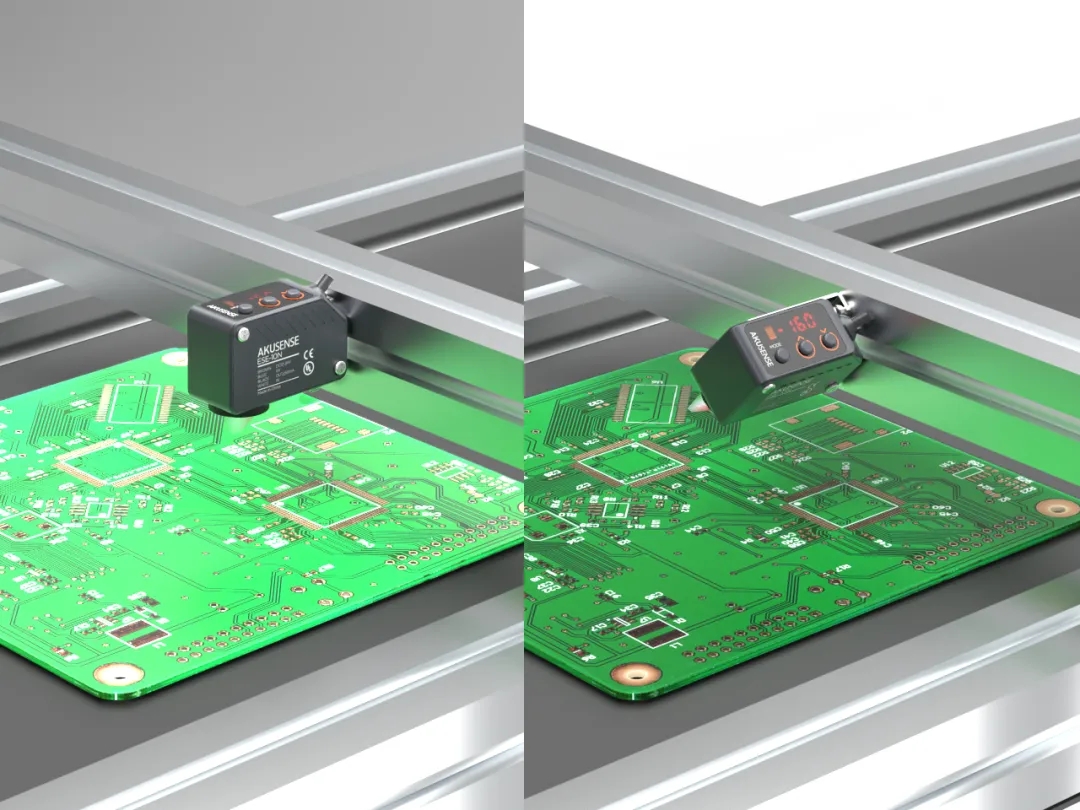

常规垂直安装传感器时，传感器接收端易直接接收PCB表面的强反射光（如左图）；

而倾斜45°安装后（如右图），反射光路径偏离传感器接收端，仅胶膜的漫反射信号被捕捉，信噪比（SNR）得到显著优化。
