冲床不跑偏、车刀不磨损：明治传感器在3C车间的"隐形守护"

本期解决方案的分享将结合具体应用场景，解析明治传感器如何通过技术突破解决行业痛点。

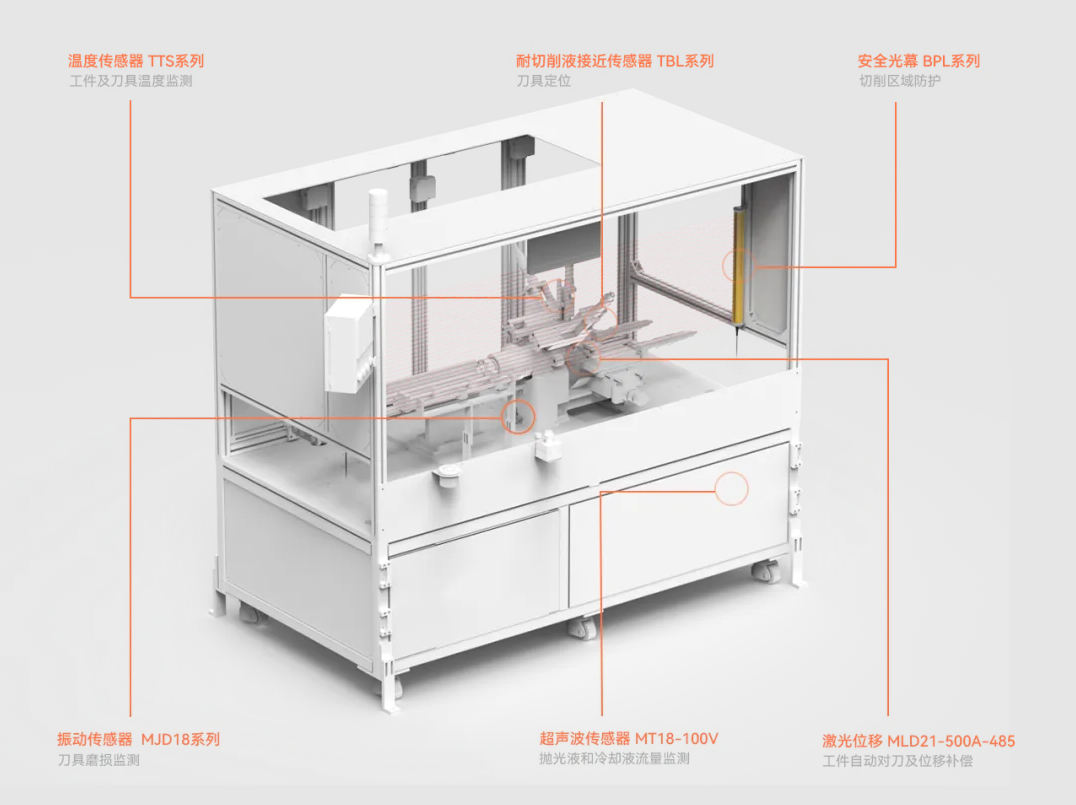

流量计  MT18-100V

应用场景：

在车床连续生产中，冷却液流量不足会导致刀具过早磨损与工件烧伤。这里需要传感器实时监测冷却液容量，低于阈值时报警并。驱动设备暂停加工

解决方案：

1、选用明治MT18-100V，超声波检测方式，不受被测物材质影响

2、支持模拟量实时输出，输出数据无延迟性

3、分辨率0.5mm，检测性能更精确

温度传感器 TTS系列

应用场景：

热变形是车床加工精度的重要影响因素，这里需要使用测温传感器测量工件或刀具温度，以优化加工参数；

解决方案：

1、检测金属材质的物体需要使用红外短波的传感器，推荐选用明治温度传感器TTS系列，使用非接触式红外测温原理，不会受切削工作影响

2、测量范围大，该系列最高可测800℃，重复精度高，测量值±1%

3、模拟电流、电压可供选择；可实时输出数据，防止数值判断延迟

激光位移传感器 MLD21-500A-485

应用场景：

车床加工中，工件装夹误差常导致批次性尺寸超差，需要使用激光位移传感器扫描工件表面，测量初始位置偏差并自动补偿刀具偏置值

解决方案：

1、采用明治激光位移传感器MLD21系列，通过激光三角测量法实现高精度的距离检测

2、检测距离300-700mm，避免与工作区域距离过近导致产品损坏。

3、多种通讯方式，RS-485或者模拟量实时传输位移数据

耐恶劣工况接近传感器 TBL系列

应用场景：

在换刀臂上安装电容式接近传感器，检测刀具是否准确装夹。当刀具未完全插入刀座时，传感器电容值变化触发报警并停止换刀动作。此工位长期有切削液飞溅。

解决方案：

1、选用明治专为恶劣工况打造的接近传感器TBL系列，IP68/69K防护等级，耐高压冲洗，无需担心油液沁入传感器导致信号异常

2、两种连接方式可选：出线式(耐油PUR)/接插式；多种规格（M8/M12/18/M30）满足不同需求

3、支持IO-Link通信，可灵活配置参数、远程监控、 预防性维护，保障传感器的稳定可靠运行

振动传感器 MJD18系列

应用场景：

刀具磨损是车床加工质量波动的核心因素，传感器需要在这里监测加工中的异常振动频谱识别刀具磨损、主轴失衡或工件装夹松动等异常情况

解决方案：

1、选用明治四种量程分辨率可切换，兼容性更好

2、支持485通讯输出，实时监测振动频率

3、尺寸小巧易安装

安全光幕 BPL系列

应用场景：

车床进行切削工作时，需要防止工人误操作进入工作区域

解决方案：

选用高防护等级的安全光幕BPL系列，IP68防护等级+外壳防水保护设计，无惧切削液飞溅的场景，更兼容车床使用场景

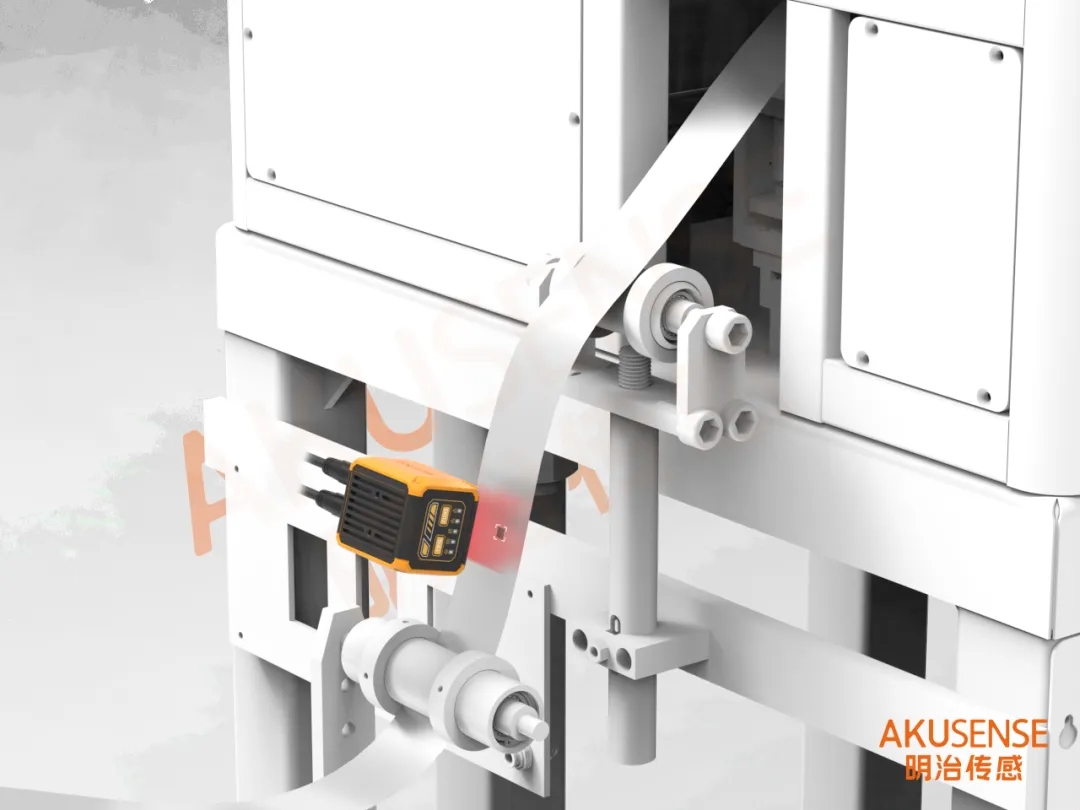

纠偏传感器 ETD-0612

应用场景：

在冲床连续生产中，金属卷料传输的稳定性直接影响产品良率。传统纠偏系统因响应速度慢、抗干扰能力弱，易导致材料跑偏引发废品。

要求检测金属料左右偏移，要求精度在10um以内，产品最大偏移量10mm

特殊难点：

客户现场冲床会送各种各样的料品，也有可能是半透明物品，要求能稳定检测到半透明物体。

解决方案：

1、选用明治ETD-0612纠偏传感器，检测距离12.5mm，重复精度最高1um；

2、对射检测原理更稳定，模拟量和485通讯双输出，可实时调整纠偏电机参数。

槽型传感器  SL-205N-KW

应用场景：

伺服冲床需实现滑块位置、速度与力的精准控制，要求传感器的重复精度0.01mm

解决方案：

1、选用明治槽型传感器SL系列，检测距离5mm；重复精度0.01mm；满足高精度的应用

2、响应频率3000Hz；响应时间0.33ms，满足高速度的应用

智能读码器 RCD-AI230-X08RD

要求读码器能精准读取到不同板上二维码并和上位机数据互通。

解决方案：

1、在冲压件追溯场景中，金属表面反光与油污常导致二维码读取失败。明治RCD-AI230-X08RD采用偏振光滤波与深度学习算法，可识别最小0.3mm×0.3mm的DPM码，读取成功率达99.9%

2、双路输入控制光耦隔离；以太网RS232双通讯；230万像素，检测距离100-1000mm，可一次性读取多个二维码

大方形光斑光电传感器  PTEW-D20N

应用场景：

要求从下到上检测送料是否存在断裂，精度要求100mm以内稳定检测

解决方案：

选用明治明治大方形光斑光电传感器PTEW-D20N，20cm处光斑13*13cm；检测面大，就算遇到有镂空的大孔洞物料也能正常检测

冲压取料区域防护

安全光幕 SAF10-T7203PC

应用场景：

当人员或手部进入铣床的设备中，安全光幕感应到后，及时中断工作，保护人员安全；要求双回路输出，保护人体手掌安全，保护高度要求700左右，PNP输出；断轴不影响其他回路正常输出。

解决方案：

1、选用明治TUV四级安全光幕，40米超远保护距离，检测精度高，多光轴间距可选

2、配备双路独立OSSD输出，单独驱动下端安全继电器等，双路输出互不干扰，安全性能高稳定可靠

3、自检功能完善，产品规格多，适用范围广

随着工业4.0向深水区推进，明治传感器将持续以“精密智能+AI传感”技术，助力3C制造迈向零缺陷、柔性化与可持续生产的新阶段。
