明治【包装行业】传感器智能化升级解决方案

明治传感在传感器技术的研发和应用上积累了丰富的经验，深知行业对技术创新的渴求，以及对生产效率的极致追求。

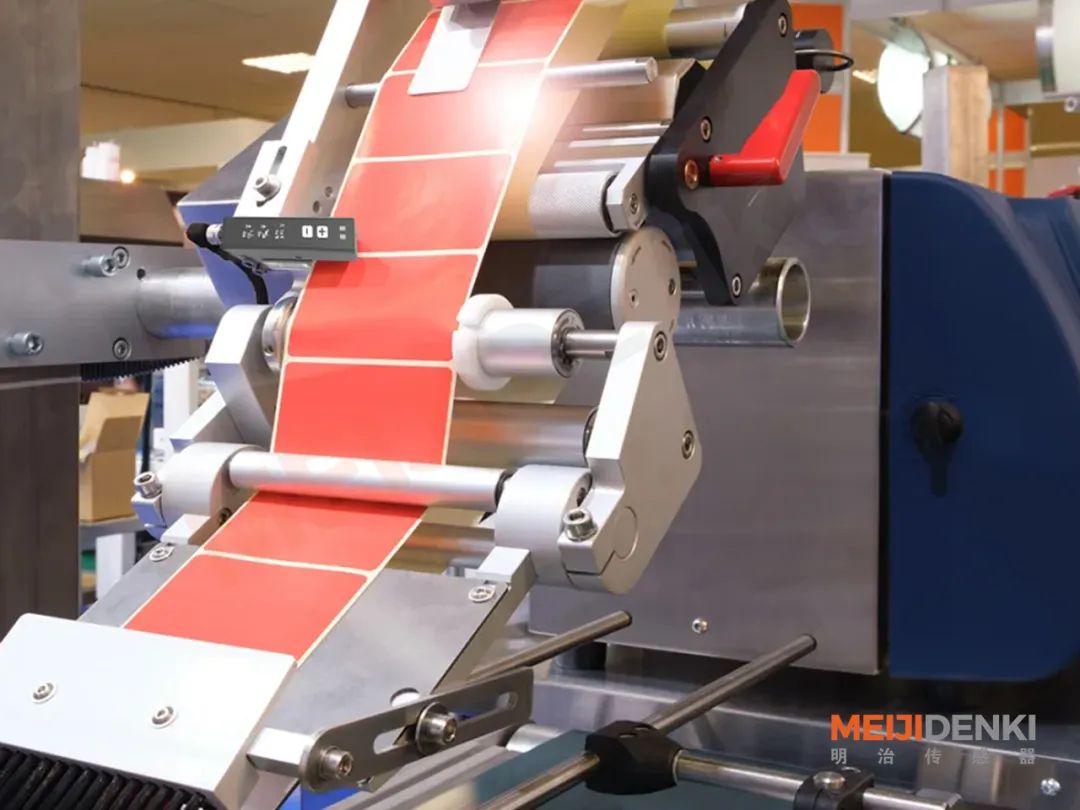

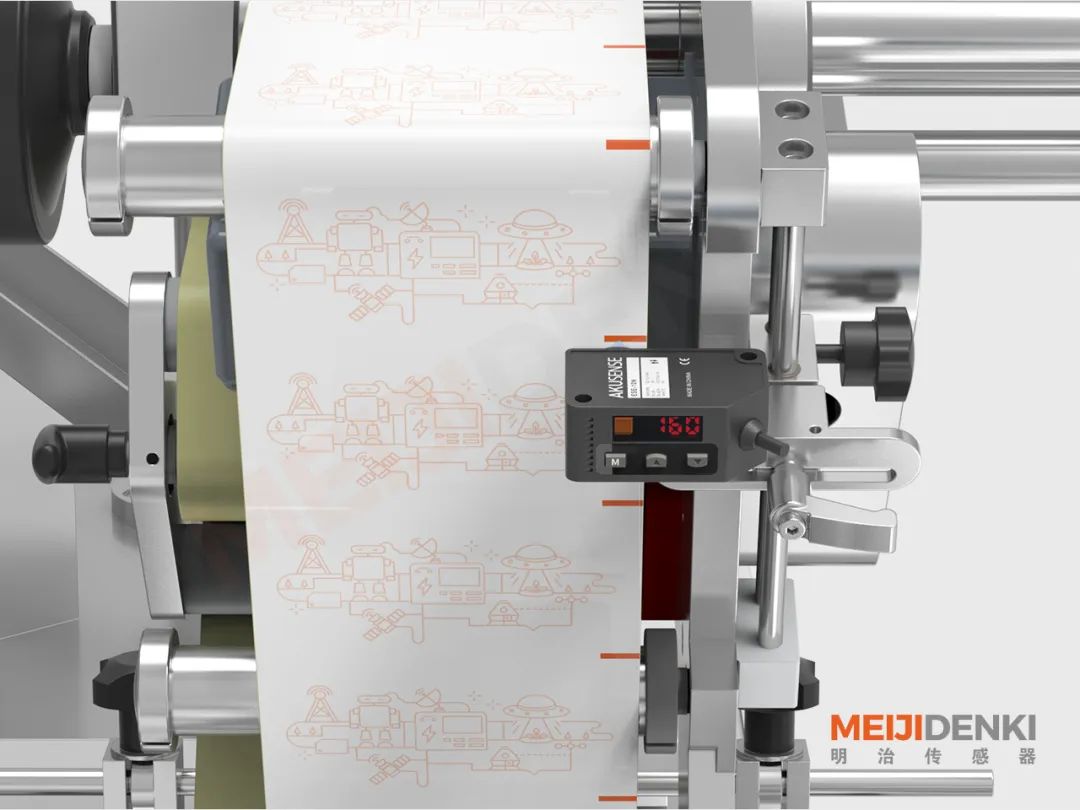

01 标签传输检测

应用场景：

在贴标设备上，需要传感器能够快速准确检测标签是否传输到位，以便机器及时宣布贴标指令。精确可靠的传感器解决方案对于高动态贴标过程来说至关重要。

解决方案1：

标签检测型  KIM系列（对射光电原理）

解决方案2：

标签检测型  KUM系列（超声波原理）

1、有红外光检测和超声波检测两种检测原理可选

2、不受标签材质、颜色和打印工艺限制

3、响应频率快，支持高速作业

4、有两点示教和单点示教的功能，可根据标签薄厚精确调整

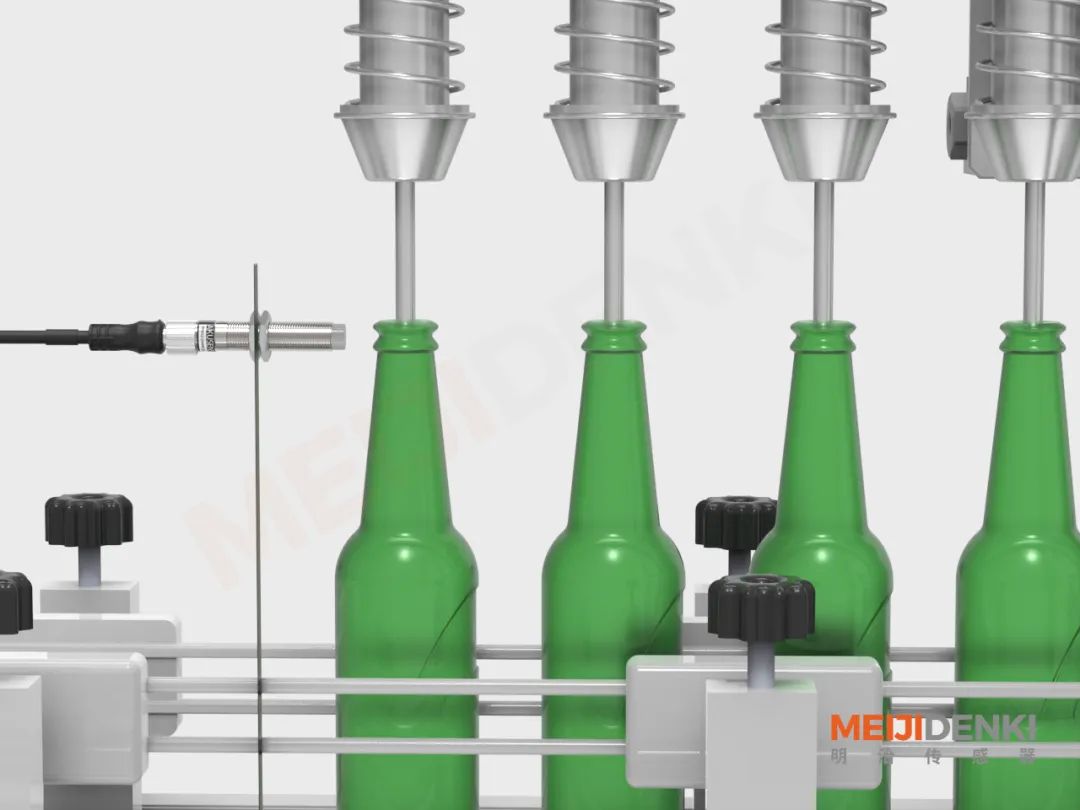

02 物料有无/定位

IP69K接近传感器 TP系列

应用场景：

在食品的加工和包装产品时，卫生始终是一个关键因素，因此该行业对设备的防水、防尘和耐化学性要求极高，要求着这些产品领域的传感器必须能够抵抗密集的清洁和消毒周期。

解决方案：

▪ AISI不锈钢外壳，IP69K防护等级

▪ 电感式检测原理，检测距离2/4/8mm

▪ 可确保在食品生产和储存过程中，即使面对高温高压水洗、腐蚀性清洁剂等极端条件后，传感器也能稳定可靠地工作

03 包装物料的标记定位

色标传感器   ESE系列

应用场景：

在托盘或周转箱可以存入货架格层前，需要传感器在这里检查货架

1、在包装设备上，纸板边缘剪切位置有黑色的色块，用以标记裁切位置，需要传感器检测到色块时发送信号

2、输送线高速运转的过程中，需要传感器识别标签或其他包装物料的颜色是否有误

解决方案：

▪ 颜色模式和色标两种模式可选，检测方式灵活方便

▪ 响应时间快速，防护等级IP67

▪ 拥有RGB光源自选功能，动态自调整光源颜色，简单精准地捕捉产品颜色特征，微小色差也能轻松识别

04 标签薄膜输入监测

BGS光电传感器

ESB-BS30系列

应用场景：

在包装纸传输的过程中，需要选用一款传感器对卷料的状态进行监测，包括标签薄膜断裂时的警告，卷材缺料预警；以确保在卷料有断裂异常的时候及时做出反应

解决方案：

▪ 零距离紧贴并排安装不干扰

▪ 动态滤波算法，在各种环境中实现最优检测效果

▪ 优秀的背景抑制功能，复杂背景下也能稳定检测

▪ 光斑小，在300mm处仅有6mm，针对细小物料的精准定位有明显优势

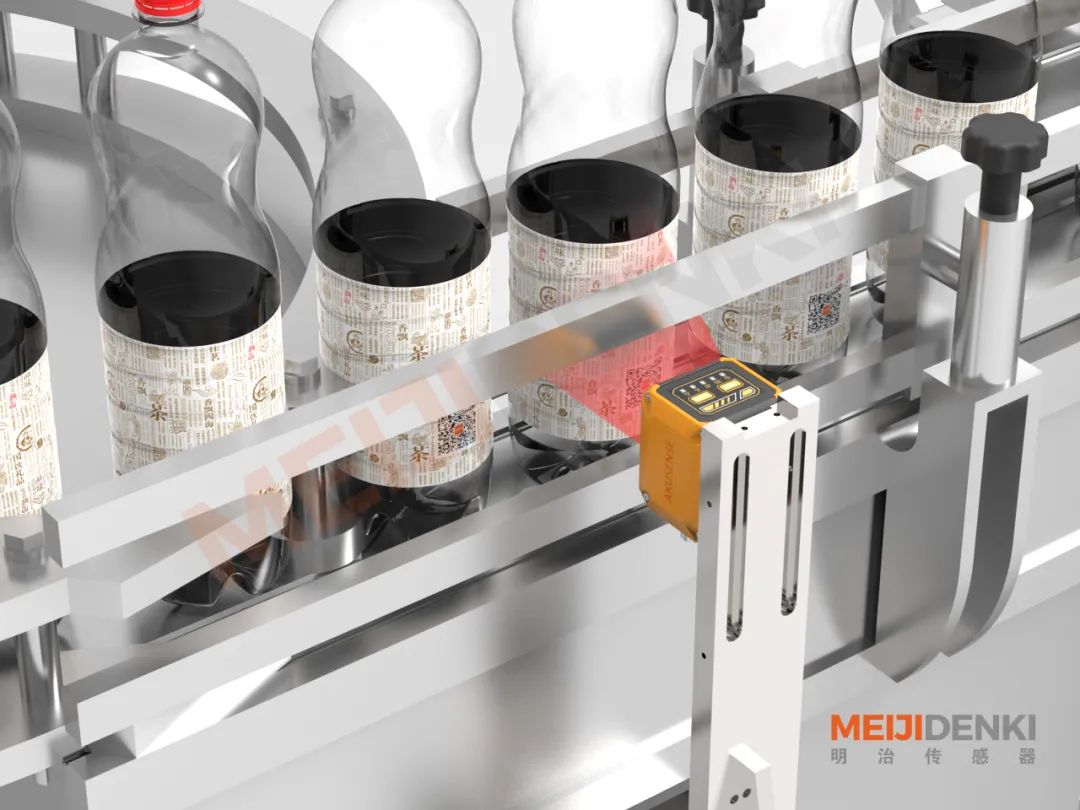

05 物料上二维码识别

智能读码器   RCD-AI100-X系列

应用场景：

生产线上的每一个物料都会被赋上一张“身份证”，它贯穿供应链始终，不断被识别和存储，不仅在产品出现质量问题时，发挥着查明、召回或撤回等方面的关键作用，同样也是消费者获得产品准确信息的工具。

解决方案：

▪ 百万像素图像传感器，结合高级采样技术和深度学习算法，毫秒级解码速度，在静止和移动应用中均能发挥高性能，识别精度可达0.02mm，可支持超小码（一维条码最小0.03mm；二维码最小 0.02mm）读取

▪ 拥有红色，白色，偏振光源，支持不同背景颜色读码，可同时兼容亮暗场景和多产品高度差，场景兼容性强

▪ 可选配偏振光源，通过角度调节和偏振镜的过滤效果，可滤去背景大部分杂光，高反光物料表面的二维码亦能轻松读取。

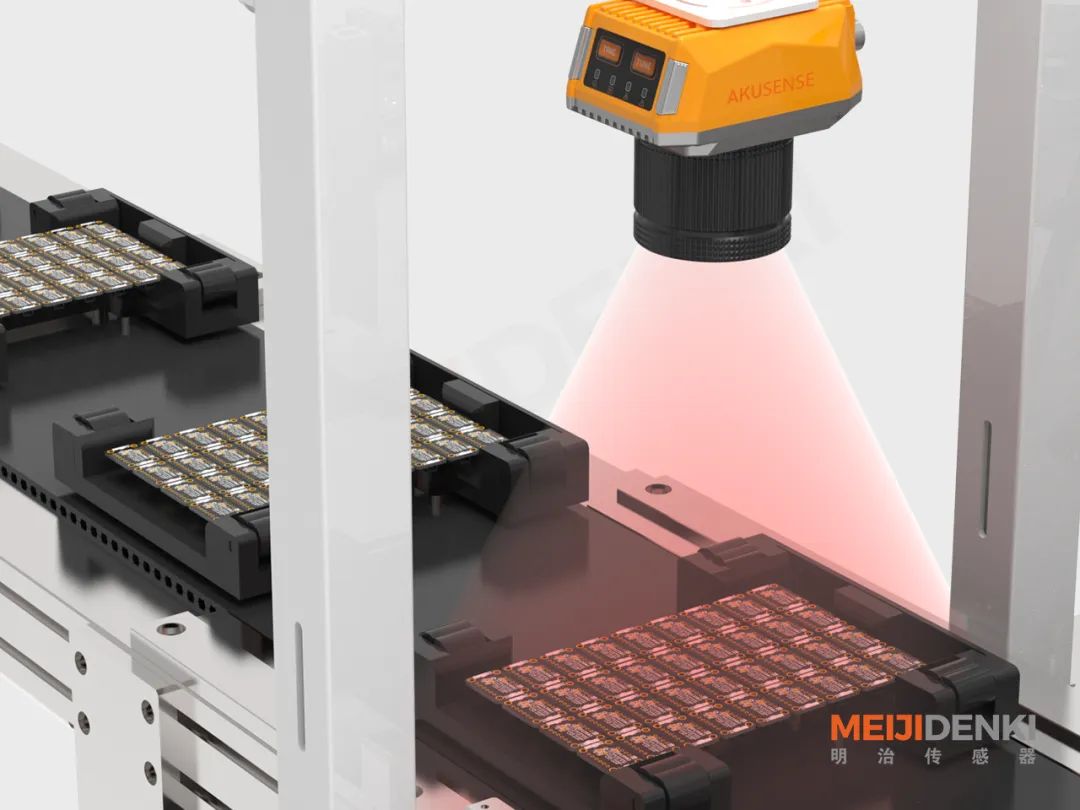

06 多码一次性读取

大视野智能读码器  RCD-AI500系列

应用场景：

一个包装上含有多个条码/多商品批读码，通过包装上的防伪溯源二维码，配合常规的条码，消费者可以了解到食物的真实生产加工信息、原产信息等。获知食物的来源、经过地、以及最终到达消费者端的详细过程。最大程度上保护消费者的权益，避免买到假冒伪劣的商品。

解决方案：

▪ 这款读码器在进行读码时具有较大的景深范围，即能够在一定距离范围内对条码进行清晰成像和准确识别，可以确保在不同距离和角度下都能可靠地读取条码信息

▪ 500万像素,分辨率高，更适合读取尺寸小的二维码

▪ 算法更智能，响应速度更快，能满足移动读取

▪ 多种光源可选，及偏振非偏振可选，可轻松应对反光的场景

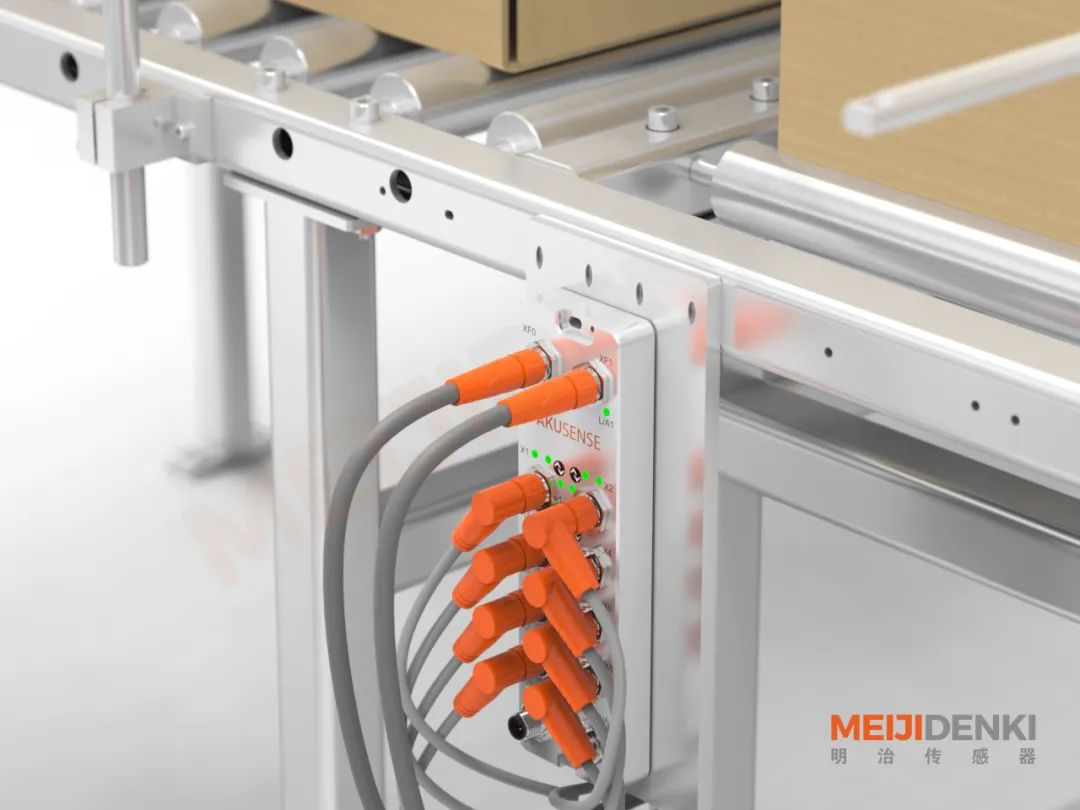

07 IO-Link现场主站

IO-Link主站 CIO200-PNIO-8A

应用场景：

IO-Link master各处均需要集成到现有的总线系统中。需要支持与IO-Link传感 器之间的通信，还可以连接IO-Link执行器和常规传感器。

解决方案：

▪ 机器数据、过程参数和诊断数据至控制器的可靠传送

▪ 最大支持连接8个IO-LINK设备

▪ 支持Ethercat，Profinet，Ethernet/IP等多种总线协议

▪ IP67 环氧全灌封，坚固的外壳，适用于各种严苛的工业环境

▪ 具PROFINET接口和独立TCP / IP JSON接口

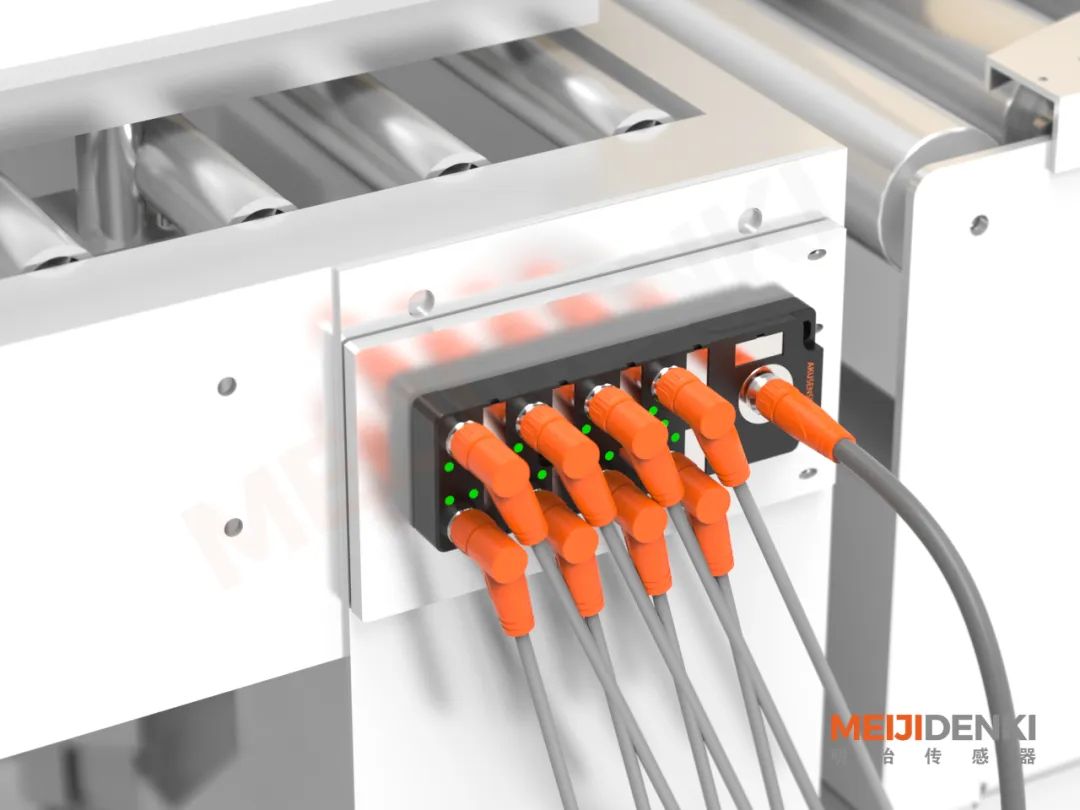

08 带IO-Link连接的现场模块

IO-LINK从站模块CIO100-M12-DI16P

应用场景：

这些模块最多可以连接8或16个常规传感器。IO-Link可通过一根未屏 蔽的M12连接电缆将信号传输至任 何IO-Link master/ PLC，这样可以减少复杂的布线。

解决方案：

▪ 丰富的通讯接口，即插即用，快速配置

▪ 数据可视化，实现预防性维护

▪ IP67 环氧全灌封，坚固的外壳，适用于各种严苛的工业环境

09 包装材料余量检测

超声波传感器   MC18系列

应用场景：

需要传感器实时监测包装材料的余量，以便及时补充或调整生产流程；包装材料的种类繁多，包括塑料、纸张、金属等，需要传感器能兼容检测所有类别的材料，且需要选用非接触的检测方式

解决方案：

▪ 超声波检测原理，对多种包装材料都有较好的适应性，可广泛应用于不同材质、颜色和形状的包装材▪ 避免了与包装材料的直接接触，降低了对材料的损坏和污染风险

▪ 分辨率2mm，能够满足包装材料余量检测的精确要求

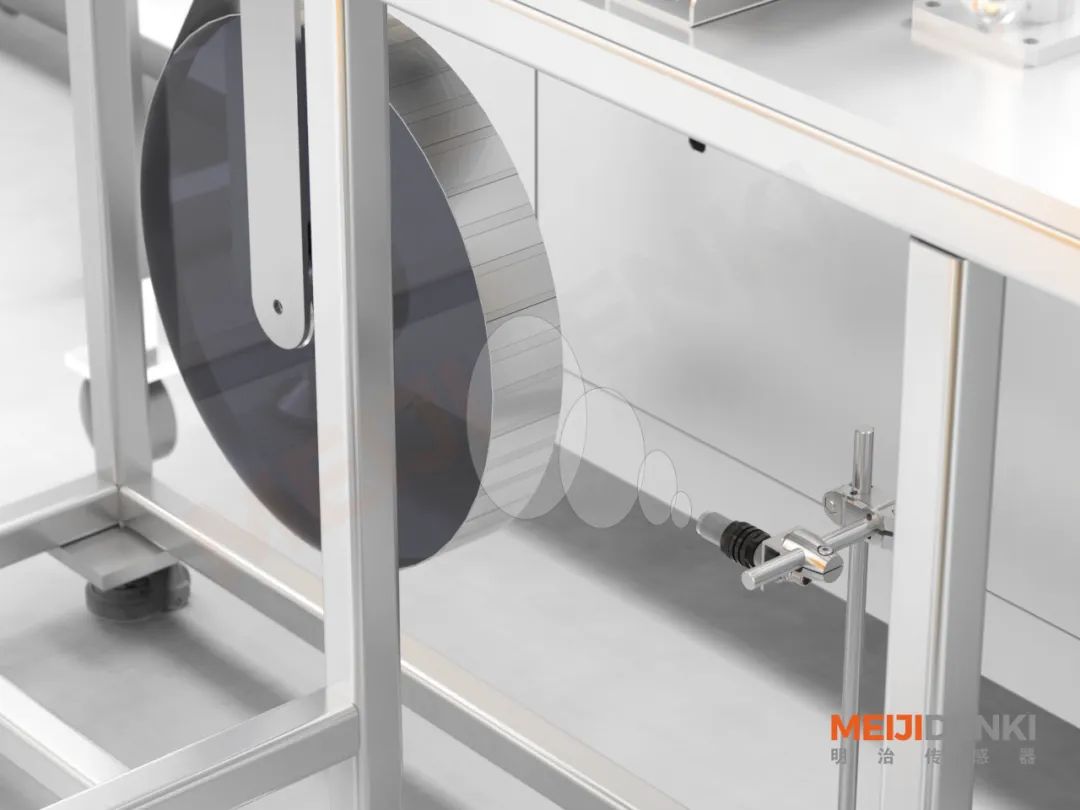

10 薄膜循环控制测距

TOF光电传感器  ELT系列

应用场景：

薄膜袋通过循环控制给料至灌装站，使用传感器通过滚轮系统检测位移获得薄膜张力；将位移测量值传输至PLC。

解决方案：

▪ TOF检测原理，不受物体表面影响，实现更远距离检测

▪ 检测距离长达10m，适用于大型设备的测距

▪ 通信丰富：支持NPN/PNP/TTL/NPN+PNP/A/V/485

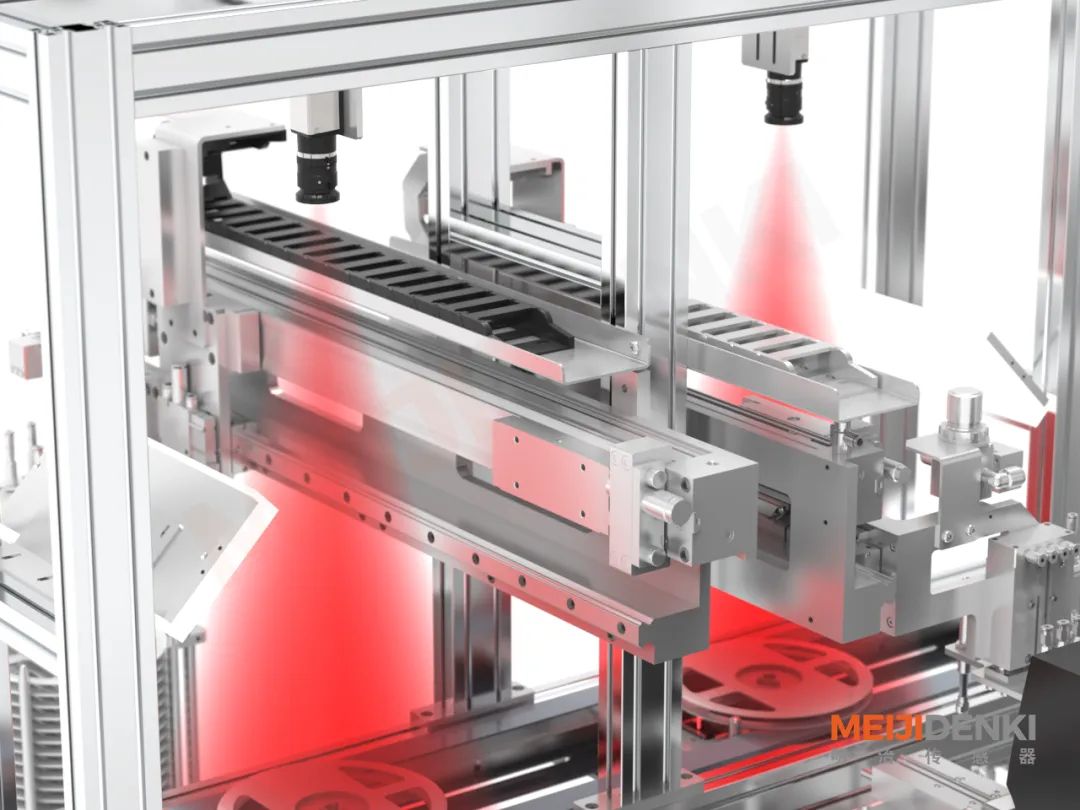

11 贴标定位及缺陷检测

视觉检测方案  meiji AIV系列

应用场景：

在贴标检测工位上，需要对贴标进行定位，防止因物料朝向、角度、位置的差异造成贴标的错漏和浪费；贴标完成后还需检测贴标效果是否合格，确保贴标准确、平整、无皱褶

解决方案：

▪ 明治的深度学习相机通过先进的光学技术，对贴标结果进行拍摄和采集

▪ 高度集成化智能AI控制器，搭载了多重先进的机器视觉算法，过滤误报和假点，实现精准的视觉判断，实现无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费

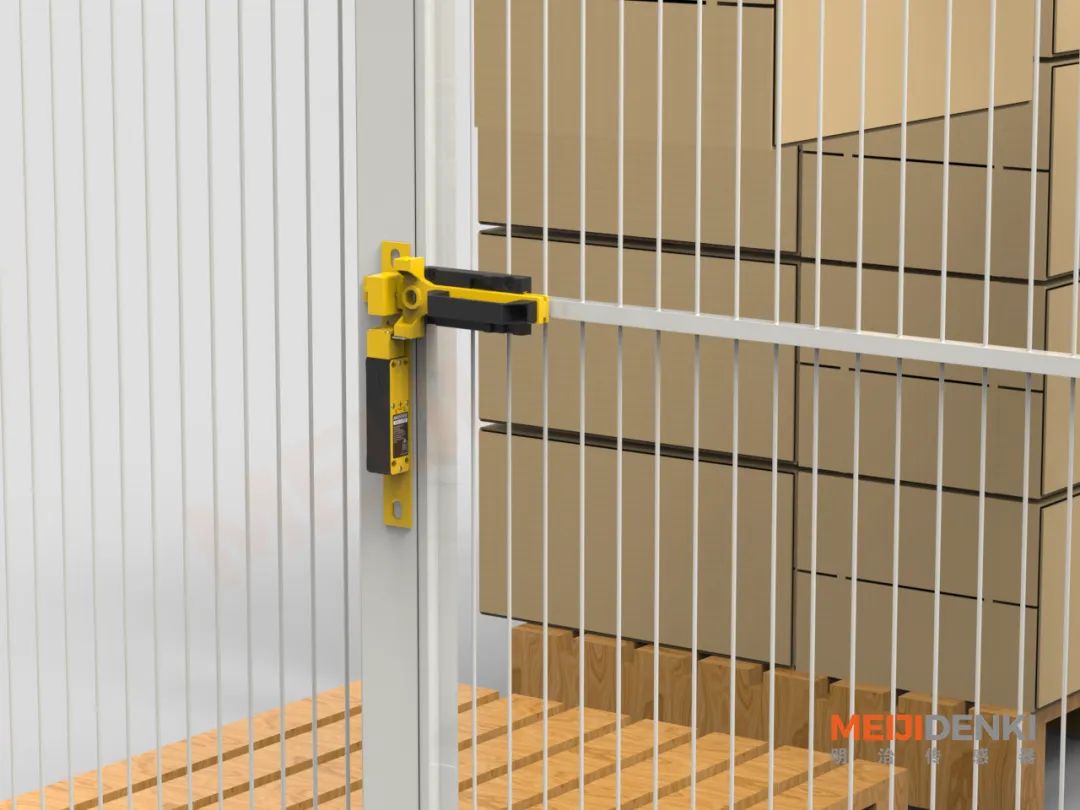

12 设备安全门防护

安全门锁  AR3系列

应用场景：

在包装行业的设备上，安全门锁的需求至关重要，以确保操作人员的安全、防止设备意外启动以及保护设备免受未授权访问。需要确保安全门关闭到位，当安全门打开后，设备停机；当安全门正常关闭后，给PLC一个完成信号，设备正常运作。

解决方案：

▪ 安全门锁通过物理屏障的方式，直接阻止了操作人员在不安全状态下进入设备危险区域，有效防止了因人为失误或疏忽导致的安全事故。

▪ 明治的安全门锁内置多触点结构可供选择，多种金属头部可选

▪ 锁定力为1300N，抗强拉能力优越

▪ IP67防护等级，防水防尘性能佳

▪ 标准镀金接点，可用一般负或微小负载

我们相信，通过明治传感的专业解决方案，您的设备将在包装行业迎来更大的发展机遇，迈向更加智能化、高效化的未来。
