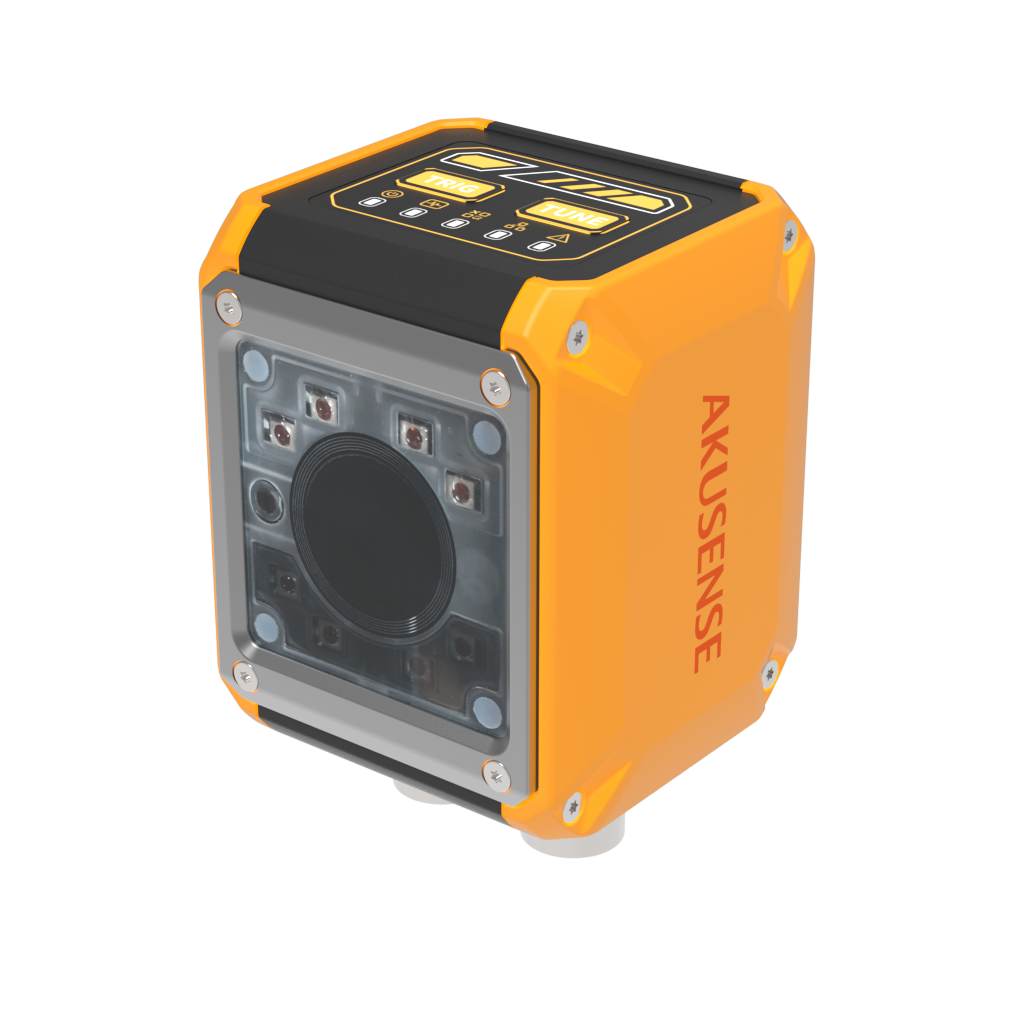

VDS20-BX0108-WP
VDS20系列(200万像素)黑白视觉传感器
产品型号
VDS20-BX0108-WP VDS20系列(200万像素)黑白视觉传感器
焦距 :
光源 :
分辨率 :
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用案例
海关数据
基本特点
| 工作原理 | 智能视觉传感器 |
| 外壳样式 | 方型 |
| 检测距离 | 100~1000mm |
| 视野范围 | - |
| 焦距 | 8mm |
| 调焦方式 | 机械调焦 |
| 帧率 | 60fps |
| 分辨率 | 1280x800 |
| 光源 | 非偏振白光 |
| 成像颜色 | 黑白 |
| 快门 | 全局 |
| 指示灯 | 1个绿色光点指示扫码位置中心区域；5个状态LED和蜂鸣器 |
电气数据
| 像素尺寸 | 3μm x 3μm |
| 靶面尺寸 | 1/4" |
| 曝光时间 | 20μs~10000μs |
| 增益 | - |
| 工作电压 | 24V DC |
| 消耗功率 | 15W |
| 输出模式 | 两路输入控制；光耦隔离输入；支持NPN/PNP型；三路光耦隔离输出 |
| 通讯协议 | TCP Server/TCP Client/Modbus TCP/Modbus RTU/ProfiNet/Ethernet/IP/MELSEC/SLMP/Serial |
| 通讯接口 | RS232/RJ45 |
环境条件
| 工作温度 | 0~45℃（无冻结） |
| 存储温度 | -20℃~70℃（无冻结） |
| 工作湿度 | 5%~95% RH（无凝结） |
| 存储湿度 | 5%~95% RH（无凝结） |
| 防护等级 | IP67 |
机械数据
| 连接方式 | M12/8针连接器+M12/12针连接器 |
| 尺寸 | 58x53.5x83mm |
| 重量 | 约220g |
| 配件 | M12-8PIN-3M（高柔）、M12-12PIN-3M（高柔）、L型支架、24V电源适配器（选配）、螺丝包 |
