IP69K高防护型传感器（TP系列）
JJIP69K
选型

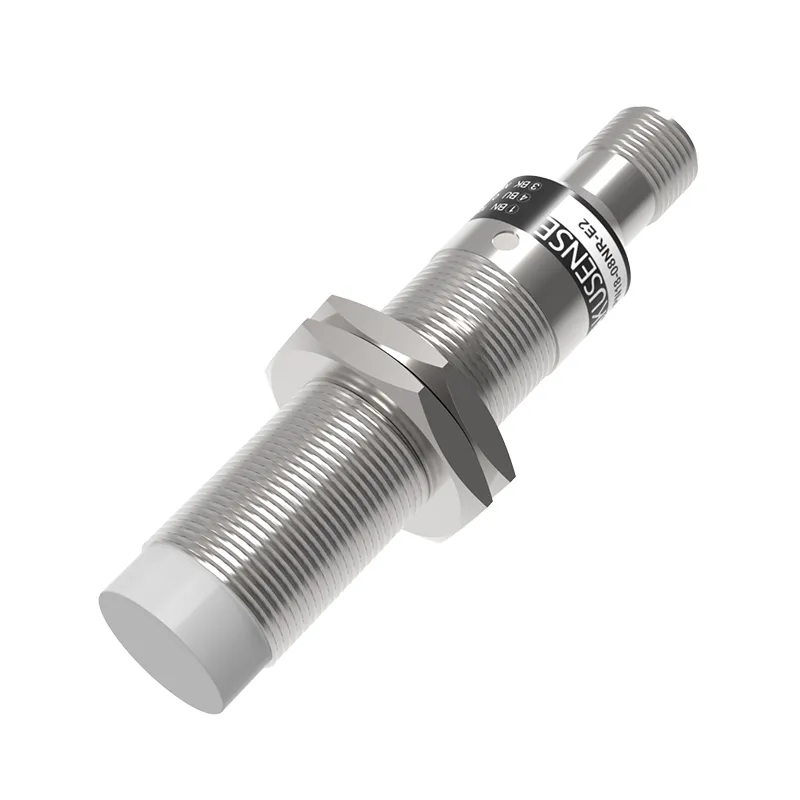

IP69K高防护型传感器 TPN18-12NR-E2
- 检测距离：12.0mm±10%
- 输出模式：NPN
- 尺寸：M18x63.1mm
- 重复精度：5%
- 指示灯：运行状态：LED（仅适用于 NC）
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用
海关数据
| 型号 | TPN18-12NR-E2 |
| 工作原理 | 电感式传感器 |
| 外壳样式 | 圆柱形 |
| 安装方式 | 非齐平 |
| 检测距离 | 12.0mm±10% |
| 螺纹规格 | M18 |
| 感应面材质 | PPS(FDA认证) |
| 检测物 | 金属感应物 |
| 指示灯 | 运行状态：LED（仅适用于 NC） |
| 检测距离调节 | 有 |
| 开关模式 | 常开/常闭 |
| 输出模式 | NPN |
| 外部输入 | 无 |
| 开关频率 | 15kHz |
| 重复精度 | 5% |
| 迟滞（回差/应差） | 1~20% |
| 工作电压 | 10~30V DC±10% |
| 消耗电流 | ≤15mA |
| 残余电压 | ≤2V |
| 负载电流 | 200mA |
| 漏电流 | <10μA |
| 绝缘电阻 | 电源端子与外壳之间≥50MΩ（500VDC） |
| 耐压 | 1000VAC（50/60Hz），1分钟电源端子和外壳之间 |
| 抗振性 | 10~55Hz，振幅1.5mm，X/Y/Z轴，各2小时 |
| 工作环境温度 | -40~80℃（高达100℃≤15s，≤10%工作时间），-25~110℃用于NC |
| 工作环境湿度 | 35~85% |
| 防护等级 | IP67,IP68(1m,7天);IP69K(符合DIN 40050-9标准） |
| 连接方式 | M12/4 针连接器 |
| 尺寸 | M18x63.1mm |
| 材料 | 不锈钢+PPS(FDA认证) |
| 重量 | 0.03kg |
| 配件 | 螺母 M18x1.0 |
