ESX-C10
ESX系列3D轮廓扫描仪
产品型号

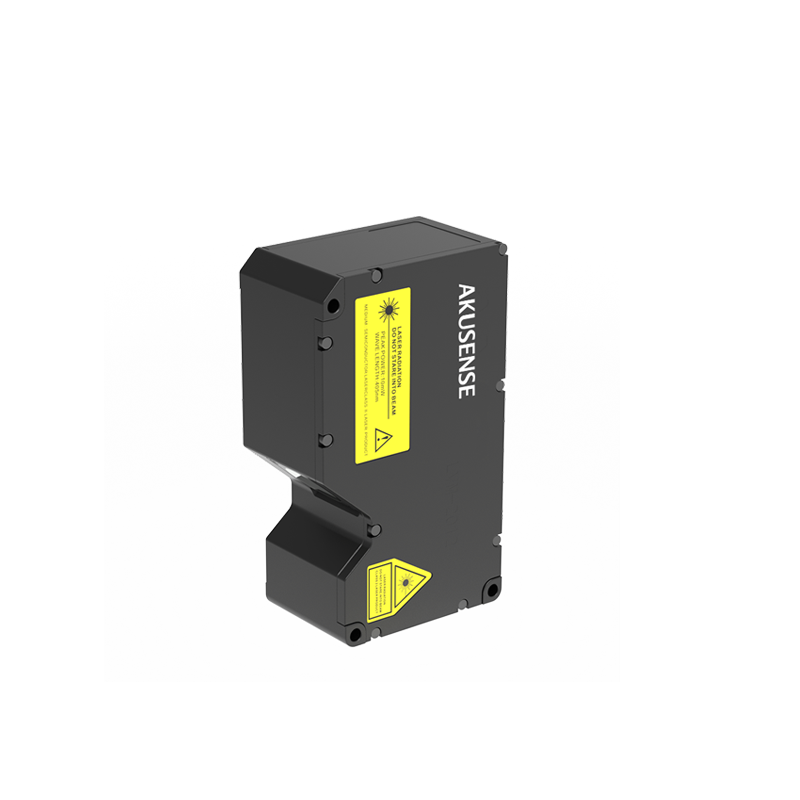

ESX-C10 ESX系列3D轮廓扫描仪
轮廓点数 :
Z轴景深(MR) :
X方向分辨率 :
Z轴重复精度 :
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用案例
海关数据
基本特点
| 工作原理 | 线激光测量 |
| 检测方式 | 漫反射 |
| 外壳样式 | 方型 |
| 轮廓点数 | 2048 |
| 安装净距离(CD) | 19mm |
| Z轴景深(MR) | 7mm |
| X轴宽度(近端FOV) | 11mm |
| X轴宽度(参考距离) | 12mm |
| X轴宽度(远端FOV) | 13mm |
| 光源 | 蓝色激光（405nm，10mW，Class 2M/3R） |
| 反射角度 | 50° |
电气数据
| X方向分辨率 | 5.6~6.3μm |
| Z轴重复精度 | 0.1μm |
| Z方向线性度 | ±0.02% |
| 扫描速度 | 340~10000Hz |
| 工作电压 | 24V DC |
| 消耗功率 | 11W |
| 通讯接口 | 千兆网络接口，24VTTL输入1个，输出1个，RS485双向IO 2个 |
环境条件
| 工作温度 | 0~50℃（无冻结） |
| 环境照度 | 白炽灯≤3000Lux；太阳光≤10000Lux |
| 耐振动 | 10～55Hz，双振幅1.5mm，X/Y/Z方向各2小时 |
| 耐冲击 | 150m/s²，11ms，半正弦波，X/Y/Z方向各3次 |
| 防护等级 | IP67 |
机械数据
| 尺寸 | 150x90x54mm |
| 材质 | 铝合金 |
| 重量 | 约940g |
