线激光型传感器（ESX系列）
XJGX
选型

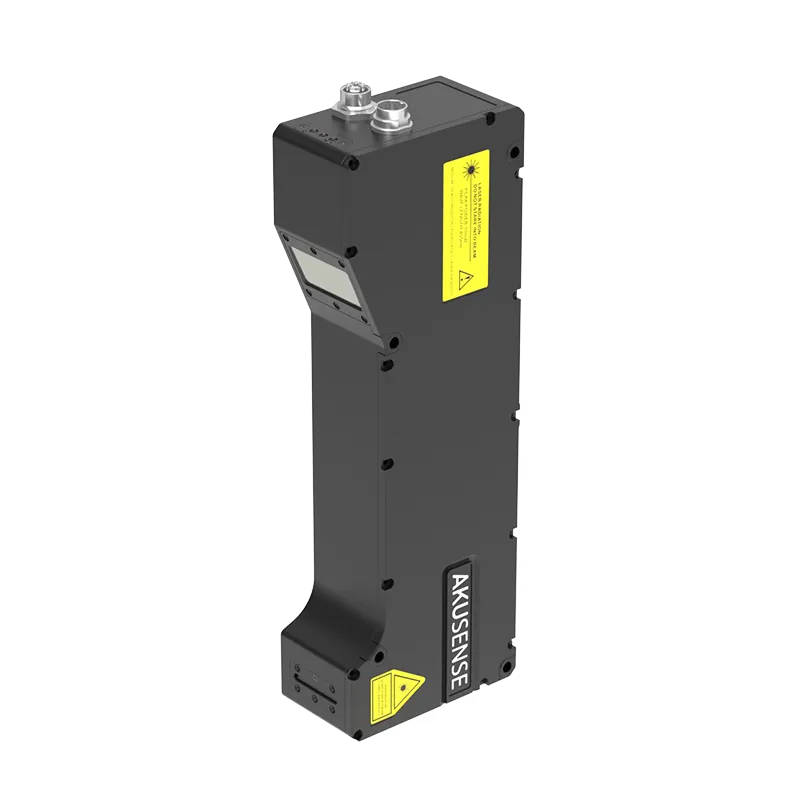

线激光型传感器 ESX-CE500
- 尺寸：285x100x52.5mm
- 防护等级：IP67
- 功耗：11W
- 通信接口：千兆网络接口，24VTTL输入1个，输出1个，RS485双向IO 2个
- 工作温度：0～50℃
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用
海关数据
| 型号 | ESX-CE500 |
| 工作原理 | 线激光测量位移传感器 |
| 外壳样式 | 方型 |
| 光学工作原理 | 反射 |
| 安装净距离(CD) | 250mm |
| Z轴景深(MR | 490mm |
| 近端FOV | 230mm |
| 参考距离 | 385mm |
| 远端FOV | 540mm |
| 轮廓点数 | 2048 |
| 光源波长 | 650nm |
| 激光器等级 | 2M/3R |
| 激光器输出功率 | 10mW |
| 反射角度 | 25° |
| X方向分辨率 | 115.5～265.1μm |
| Z轴重复精度 | 6μm |
| Z方向线性度(+/-% of MR) | 0.02% |
| 扫描速度 | 340～10000Hz |
| 工作电压 | 24V DC±10% |
| 功耗 | 11W |
| 通信接口 | 千兆网络接口，24VTTL输入1个，输出1个，RS485双向IO 2个 |
| 工作温度 | 0～50℃ |
| 环境照度 | 白炽灯:10000lux以下 |
| 抗振性 | 10~55Hz、双振幅1.5mm、X,Y,Z方向各2个小时 |
| 抗冲击性 | 峰值加速度为15g，持续时间为11ms的半正弦波冲击 |
| 防护等级 | IP67 |
| 尺寸 | 285x100x52.5mm |
| 外壳材质 | 铝合金 |
| 重量 | 1.44kg |
