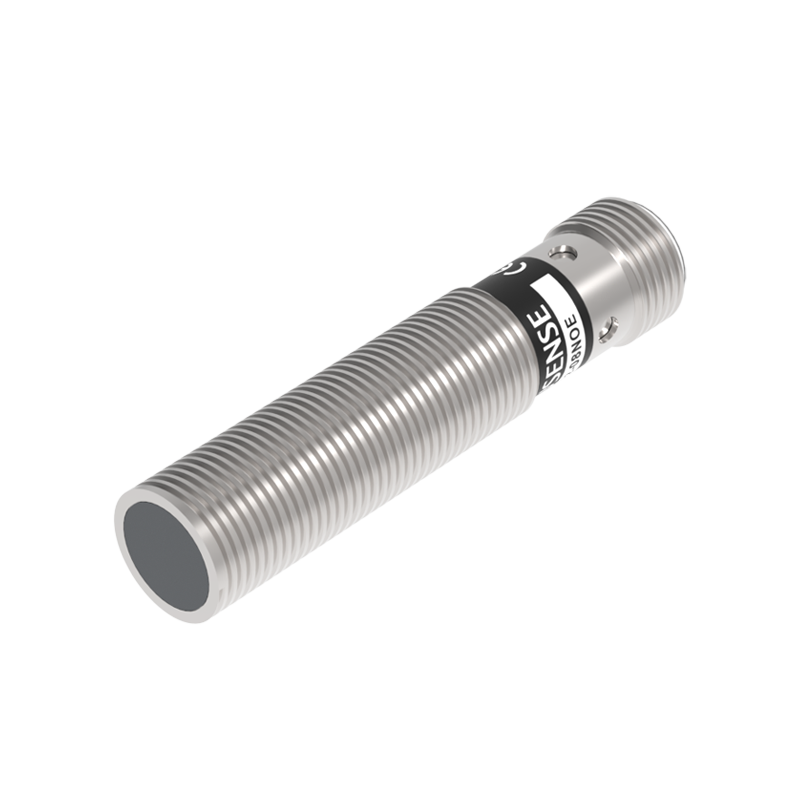

TCF12-04NOE
TC系列等距检测电感式传感器
产品型号
TCF12-04NOE TC系列等距检测电感式传感器
螺纹规格 :
安装方式 :
标准检测距离 :
输出模式 :
开关模式 :
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用案例
海关数据
基本特点
| 工作原理 | 电感式传感器 |
| 外壳样式 | 螺纹圆柱型 |
| 螺纹规格 | M12 |
| 安装方式 | 齐平 |
| 标准检测距离 | 4.0mm |
| 安全工作距离 | 3.2mm |
| 感应面材质 | PBT |
| 标准检测物 | Fe 37 |
| 指示灯 | 黄色LED |
电气数据
| 开关模式 | 常开 |
| 输出模式 | NPN集电极开路 |
| 开关频率 | 2000Hz |
| 重复精度 | ≤2% |
| 迟滞 | 3~10% |
| 工作电压 | 10~30V DC ±10% |
| 消耗电流 | ≤20mA |
| 残余电压 | ≤2.5V |
| 负载电流 | ≤50mA |
| 漏电流 | ≤0.1mA |
| 绝缘电阻 | ≥500MΩ/500V DC |
| 耐电压 | 500V AC，50/60Hz，1分钟 |
| 保护电路 | 极性反接保护/短路保护/浪涌保护 |
环境条件
| 工作温度 | -30℃~70℃（无冻结） |
| 工作湿度 | 35%~95% RH（无凝结） |
| 耐振动 | 10～55Hz，双振幅1.5mm，X/Y/Z方向各40分钟 |
| 防护等级 | IP67 |
机械数据
| 连接方式 | M12/3针连接器 |
| 尺寸 | M12x57.2mm |
| 材质 | 镍铜合金 |
| 重量 | 约19.5g |
| 配件 | 螺母 |
