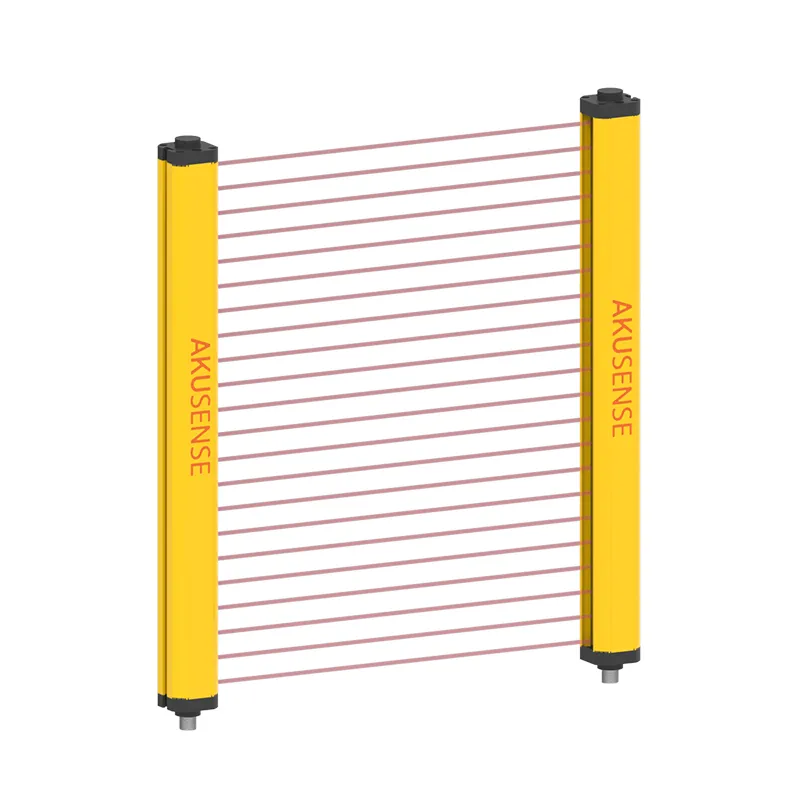

测量型传感器 BAL10-T3003V
- 光轴间距：10mm
- 保护高度：290mm
- 保护距离：0.3~3.0m
- 光轴数：30轴
- 输出模式：1~5V；可选NPN/PNP；485/232输出模式
收藏
申请试样
技术参数
尺寸结构
电路图
配件
应用
海关数据
| 型号 | BAL10-T3003V |
| 工作原理 | 光电传感器 |
| 外壳样式 | 列 |
| 光学工作原理 | 对射 |
| 光源 | 红外光(调制) |
| 光轴间距 | 10mm |
| 光轴数 | 30轴 |
| 保护高度 | 290mm |
| 光幕高度 | 356.5mm |
| 保护距离 | 0.3~3.0m |
| 最小检测物 | φ15mm以上的不透明体 |
| 输出模式 | 1~5V；可选NPN/PNP；485/232输出模式 |
| 同步类型 | 线同步 |
| 响应时间 | ≤15ms |
| 工作电压 | 24VDC±10% |
| 消耗电流 | ≤200mA |
| 消耗功耗 | 3~8W |
| 残余电压 | 模拟输出（残余电压无意义） |
| 绝缘电阻 | 电源端子与外壳之间≥100MΩ（500VDC） |
| 耐压 | 500VAC（50/60Hz），1分钟电源端子和外壳之间 |
| 保护电路 | 反极性保护/短路保护/浪涌保护 |
| 工作环境温度 | -10~55℃（无冻结） |
| 储存温度 | -10~55℃（无冻结） |
| 工作环境湿度 | 35~85%RH（无凝露） |
| 储存湿度 | 35~95%RH（无凝露） |
| 环境照度 | LED灯≤3000Lux；太阳光≤10000Lux |
| 抗振性 | 10~150Hz，双振幅1.5mm，X/Y/Z轴，各2小时 |
| 防护等级 | IP65 |
| 连接方式 | 线缆连接 |
| 尺寸 | 136.5~5056.5x36x36mm |
| 材料 | 铝合金 |
| 重量 | 0.68~8.28kg |
| 配件 | 安装支架、安装螺丝、M12/5针插头电缆x2 |
